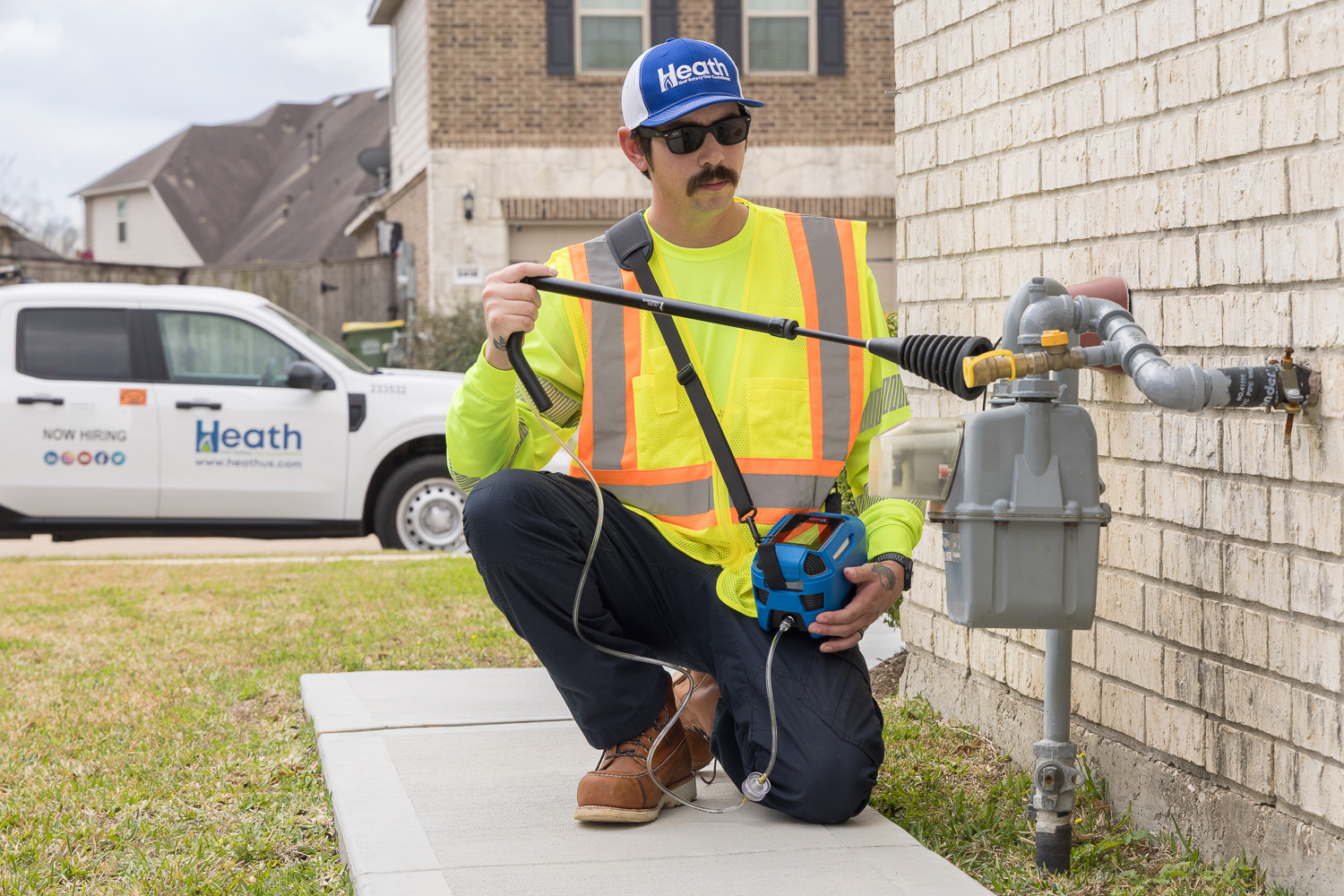

Müşterinin ihtiyacı
Servis ve acil müdahale ekibinin, probla alınan numunede birden fazla gazı değerlendirerek ihbarın kaynağını araştırması gerekir.
NOVEL · Ürün ve sistem çözümleri
Heath HYBRID CGI

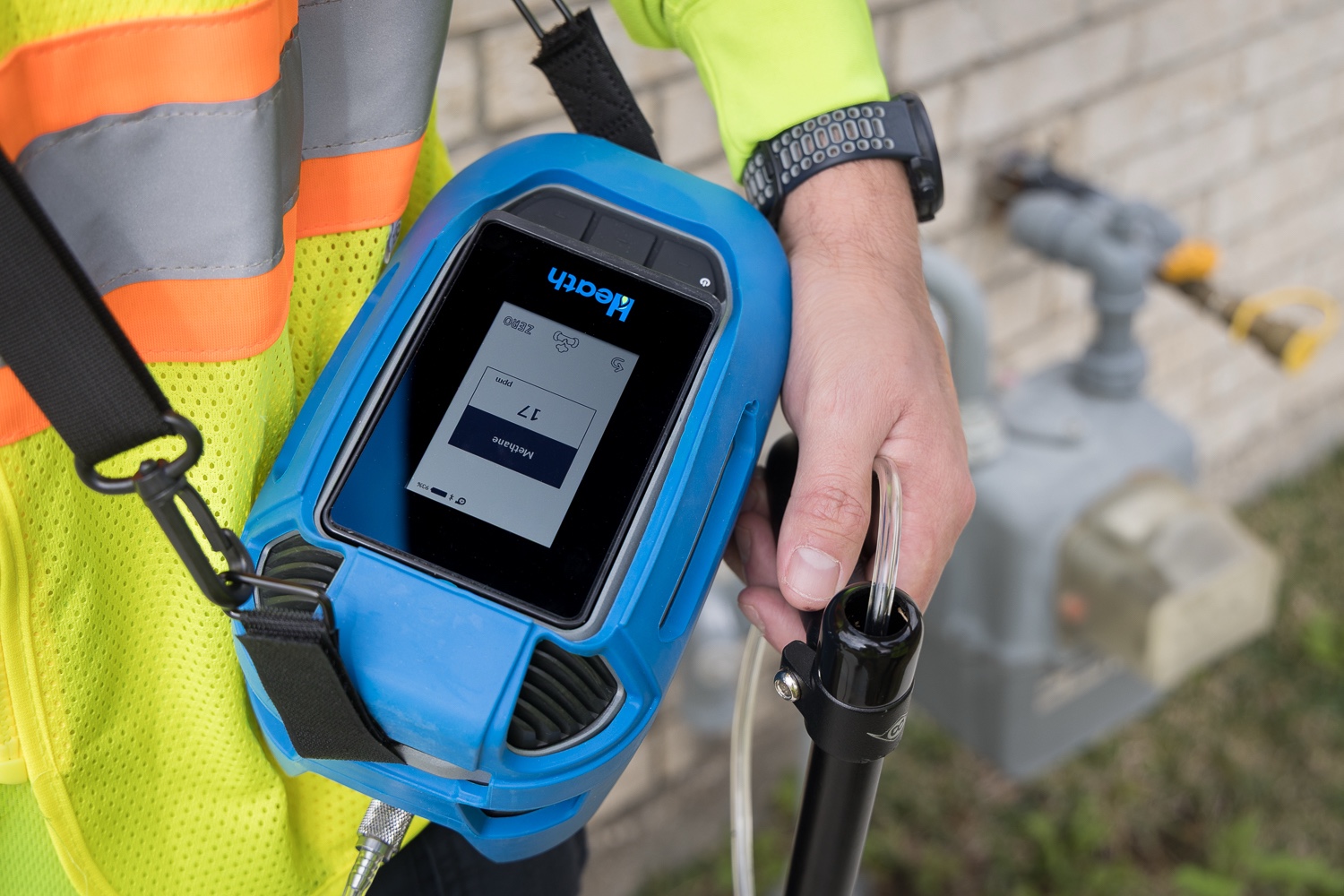

Heath HYBRID CGI Yeni Nesil Portatif Çoklu Gaz Dedektörü
Kendini Kalibre Eden, Optik Çoklu Gaz Ölçüm ve Doğalgaz Saha Araştırma Cihazı
İnşaat, Pinpointing ve Bar-Hole Operasyonlarında Yeni Referans Noktası
Heath HYBRID CGI, doğalgaz altyapısı inşaatı ve kaçak inceleme ekipleri için geliştirilen, optik tabanlı ve kendi kendine kalibrasyon yapabilen çoklu gaz saha cihazıdır. CH4, CO, CO2 ve O2 ölçümünü; bar-hole, pinpointing, pipeline discrimination ve purge iş akışlarını tek taşınabilir platformda birleştirir.
Türkiye'de özellikle şehir gaz dağıtım işletmeleri, OSB doğal gaz altyapı ekipleri, saha yüklenicileri ve bakım birimleri için merkezi kalibrasyon bağımlılığını azaltan, ölçüm kayıtlarını dijitalleştiren ve sahada daha hızlı karar vermeyi destekleyen yeni nesil bir CGI çözümüdür.
İhtiyaçtan çözüme
Kaçak ve koku ihbarını sahada değerlendirin
Heath HYBRID CGI için seçim, ölçüm veya sistem çıktısının hangi iş kararında kullanılacağıyla başlar.
Ürünün sağladığı çıktı
Gaz okumaları ve uygun yapılandırmada saha/kalibrasyon kayıtları, tek bir noktasal okumadan daha izlenebilir bir çalışma oluşturur.
Müşteriye sağladığı çözüm
Bulguları kurumun müdahale prosedürüyle birlikte kullanarak ayrıntılı inceleme, yeniden ölçüm ve takip edilecek iş adımlarını planlayın.
Sahada self-calibrationMerkezi kalibrasyon dönüşlerini ve cihaz bekleme süresini azaltmaya odaklanır.
Optik çoklu gaz algılamaTek cihazda metan ve kritik arka plan gazlarıyla daha bütünlüklü kaçak incelemesi.
Yüksek gaz koşullarına dayanıklı yaklaşımHeath'e göre optik sensör yapısı yüksek gaz hacimlerinde doygunluğa eğilimli değildir.
Portal ve kayıt görünürlüğüKalibrasyon, cihaz ve saha kayıtlarının uygun bağlantıda Heath Web Portal'a aktarımını destekler.
Ürün Özellikleri
Dahili self-kalibrasyon ile günlük performans doğrulaması; kalibrasyon kayıtlarının dijital olarak arşivlenebilmesi.
Optik çoklu gaz teknolojisiyle CH4, CO, CO2 ve O2 ölçümü.
İnşaat, pinpointing, bar-hole, purge, flue, confined-space ve saha araştırmalarına yönelik çoklu çalışma modları.
Yaklaşık 1,0 L/dk örnekleme/purge ve 0,5 L/dk bar-hole pompa debisi.
Precision dual-frequency GNSS; GPS, GLONASS, BeiDou ve Galileo desteğiyle ölçüm konumlarının güvenilir kaydı.
Kablosuz veri bağlantısı, çıkarılabilir 16 GB microSD ve Heath bulut ekosistemi entegrasyonu.
0 °C’de yaklaşık 4 saat çalışma süresi ve USB-C şarj; süre kullanım koşullarına bağlıdır.
Detaylı Ürün Değerlendirmesi
HYBRID CGI, klasik CGI cihazlarının sınırlarını zorlayan yeni nesil bir saha platformudur. Doğalgaz inşaatı, pinpointing ve bar-hole operasyonları için geliştirilen cihaz; optik çoklu gaz algılama, dahili self-kalibrasyon, güçlü örnekleme sistemi ve bulut bağlantısını tek gövdede toplar.
CH4, CO, CO2 ve O2 ölçümünü aynı cihazda sunan HYBRID CGI, özellikle kaçak noktasının hassaslaştırılması ve saha kararının hızlandırılması gereken işlerde güçlü bir araçtır. Natural Gas Discrimination fonksiyonu, metanın boru hattı gazından mı yoksa biyogaz/kanalizasyon gibi başka bir kaynaktan mı geldiğini ayırt etmeye yardımcı olarak ekiplerin yanlış kazı ve gereksiz müdahale riskini azaltmasını hedefler.
Dahili kalibrasyon hücresi sayesinde cihazı her kalibrasyon döngüsünde istasyona geri taşıma ihtiyacını azaltır. Kalibrasyon geçmişi, gaz okumaları, GPS verileri ve alarm kayıtları dijital olarak saklanabilir ve mobil bağlantı üzerinden buluta aktarılabilir. HYBRID CGI yalnızca ölçüm yapan bir cihaz değil; saha verisini, cihaz sağlığını ve kalibrasyon disiplinini aynı iş akışında birleştiren yeni nesil bir operasyon aracıdır.
Üretici Kaynakları ve Güncel Dokümanlar
HYBRID: Yeni Nesil Gaz Algılama Teknolojisi
Merkezi kalibrasyon dönemini geride bırakın. HYBRID platformu dahili çoklu gaz kalibrasyon hücresi, optik çoklu gaz algılama, saha tipi kullanıcı arayüzü, GPS ve kablosuz bağlantıyı tek cihazda birleştirir. Heath, günlük saha kalibrasyonu ile cihaz performansını doğrulamayı ve kalibrasyon kayıtlarını mobil uygulama üzerinden buluta aktarmayı hedefleyen yeni nesil bir yaklaşım sunar.
Saha Kalibrasyonu, Ölçüm Kayıtları ve Heath Web Portal
HYBRID platformunun farkı yalnızca gaz algılaması değil, ölçümün izlenebilir bir iş akışına dönüşmesidir. Heath'in açıklamasına göre uygun bağlantı ve portal yapılandırmasında kalibrasyon kayıtları, cihaz faaliyetleri ve saha verileri Heath Web Portal üzerinden senkronize edilerek ekipler ve sorumlular tarafından takip edilebilir.
1. Sahada self-calibration
Dahili kalibrasyon işlevi, ekiplerin yalnızca kalibrasyon için merkezi bir istasyona dönme ihtiyacını azaltır.
Operasyonel fayda: cihaz kullanılabilirliği ve saha süresi artar.2. Saha incelemesi
Gaz okumaları ve kullanılan çalışma modları, bar-hole, pinpointing, pipeline discrimination ve purge gibi görevler sırasında aynı platformda yürütülür.
Operasyonel fayda: farklı saha adımları tek cihaz ve tek kullanıcı arayüzünde birleşir.3. Kayıt ve denetim
Kalibrasyon kayıtları, cihaz faaliyetleri ve saha verileri uygun bağlantı ve portal yapılandırmasında Heath Web Portal ile senkronize edilebilir.
Operasyonel fayda: kayıt bütünlüğü ve denetime hazırlık kolaylaşır.4. Filo görünürlüğü
Heath, bağlı HYBRID iş akışını cihaz performansı, ekipler ve kalibrasyon kayıtları üzerinde daha geniş operasyonel görünürlük için konumlandırır.
Operasyonel fayda: çok sayıda saha cihazı kullanan dağıtım işletmelerinde merkezi takip güçlenir.Önemli ayrım: Cihazın kendi kendine kalibrasyon özelliği, sahada gerekli olabilecek yasal metroloji, akredite kalibrasyon veya kurum prosedürlerini otomatik olarak ortadan kaldırmaz. Türkiye'deki kullanım ve sertifikasyon ihtiyaçları proje bazında değerlendirilmelidir.

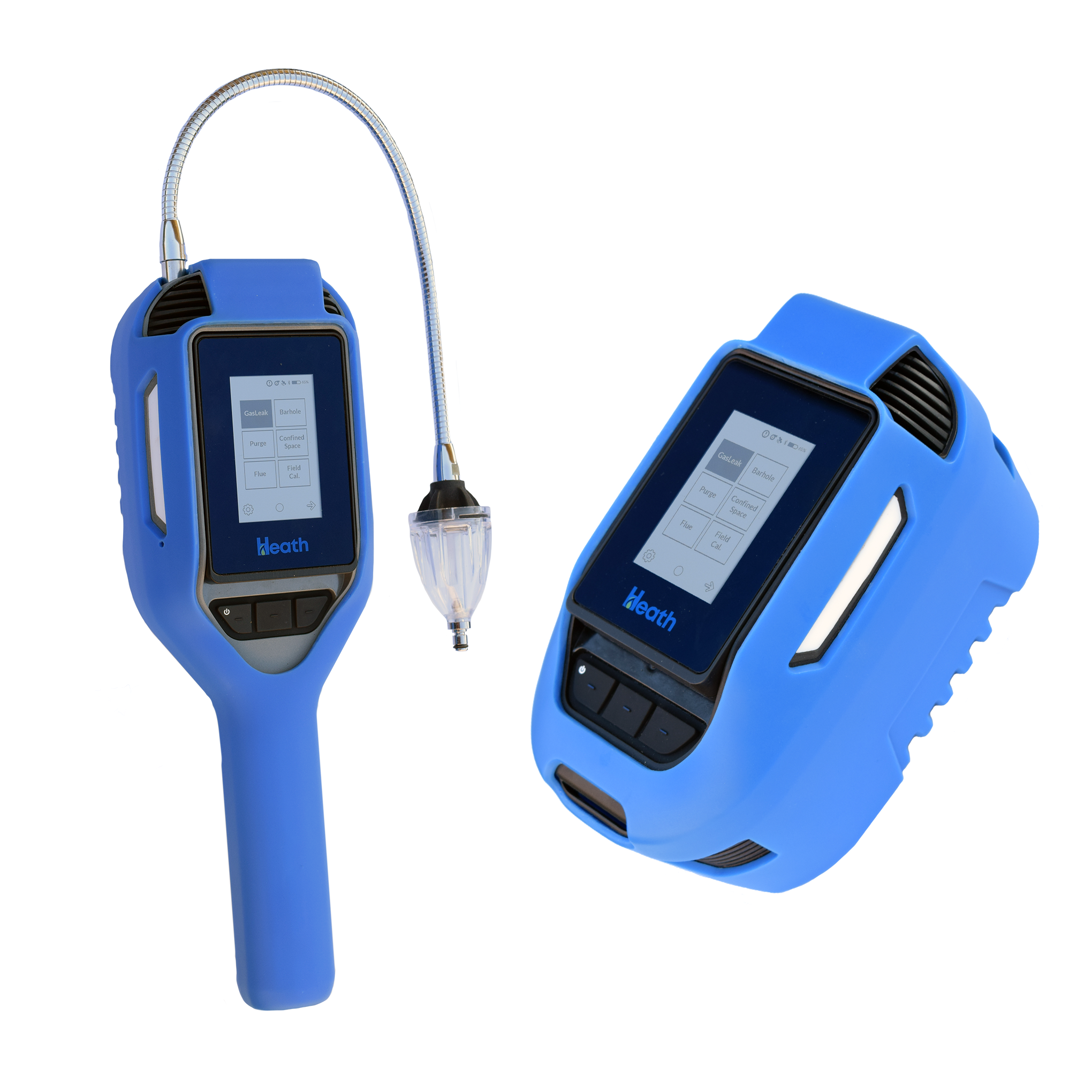

HYBRID CGI ve HYBRID Service: Hangi Cihaz Hangi İş İçin?
Heath HYBRID ürün ailesinde CGI ile Service aynı saha yönetimi yaklaşımını paylaşır; kullanım senaryoları farklıdır. Doğru cihaz, operatörün görevi ve gerekli ölçüm modları değerlendirilerek seçilmelidir.
Model karşılaştırması Heath'in resmî HYBRID ürün ve uygulama açıklamalarına dayalıdır; sipariş öncesi model konfigürasyonu üretici dokümanıyla teyit edilmelidir.
Optik Gaz Algılama, Lazer Gaz Dedektörü Aramaları ve Teknik Ayrım
HYBRID CGI için doğru teknik ifade “optik tabanlı çoklu gaz kaçak inceleme cihazı”dır. Heath, HYBRID sensör yapısını optical based olarak tanımlar ve yüksek gaz hacimlerinde doygunluğa eğilimli olmamasını önemli bir avantaj olarak vurgular. Üretici HYBRID CGI'yi RMLD-CS gibi uzaktan çalışan bir TDLAS / lazer gaz dedektörü olarak tanımlamaz.
Bu nedenle “lazer gaz dedektörü”, “lazer kaçak tespit cihazı” veya “lazer gaz izleme dedektörü” arayan altyapı ekipleri için ayrım önemlidir: uzaktan metan taraması isteniyorsa RMLD/TDLAS sınıfı çözümler; probla numune alma, bar-hole, pinpointing, boru hattı gazını ayırt etme, purge ve self-calibration aynı cihazda isteniyorsa HYBRID CGI değerlendirilmelidir.
Türkiye'de Hedef Kullanım: Şehir Gaz Dağıtımı, OSB ve Doğalgaz Altyapısı
HYBRID CGI'nin üretici tarafından belirtilen construction, bar holing, pinpointing, pipeline discrimination ve purging uygulamaları Türkiye'deki doğalgaz altyapı işletmelerinin günlük saha ihtiyaçlarıyla güçlü biçimde örtüşür. Bu nedenle cihaz özellikle şehir gaz dağıtım şirketleri, organize sanayi bölgelerinin doğal gaz işletme ekipleri, altyapı yüklenicileri ve bakım/acil müdahale birimleri için yeni nesil bir CGI platformu olarak konumlandırılabilir.
Şehir gaz dağıtım ekipleri
Yeni hat devreye alma, bar-hole kontrolleri, kaçak noktasını hassaslaştırma, pipeline discrimination ve purge işlerinde tek cihazla çoklu iş akışı.
Yeni hat devreye alma, bar-hole kontrolleri, kaçak noktasını hassaslaştırma, pipeline discrimination ve purge işlerinde tek cihazla çoklu iş akışı.
OSB ve endüstriyel doğal gaz altyapısı
Geniş saha alanlarında bakım, dağıtım hattı kontrolleri ve kayıt disiplininin daha merkezi yürütülmesine uygun taşınabilir çözüm.
Geniş saha alanlarında bakım, dağıtım hattı kontrolleri ve kayıt disiplininin daha merkezi yürütülmesine uygun taşınabilir çözüm.
Ölçülebilen Gazlar
Optik çoklu gaz ölçümü. Her gazın ölçüm aralığını ve uygulama modunu ürünün teknik tablosundan kontrol edin.
Gaz Algılama ve Standart Yaklaşımı
HYBRID ailesi tehlikeli saha uygulamalarına yönelik intrinsically safe tasarım yaklaşımıyla geliştirilmiştir. Üretici dokümanlarında Class I, Zone 1 AEx ib IIA T3 Gb / Ex ib IIA T3 Gb ve IP54 bilgileri verilmektedir. Uygulama öncesinde hedef gaz, alarm senaryosu, kullanım modu ve bölgesel sertifikasyon gereksinimleri ürünün güncel sertifikalarıyla birlikte doğrulanmalıdır.
Ürün Videoları
Videoyu İzleyin ↗
Teknik Özellikler
Teknik Özellikler
Teknik Tablo 1
| Algılanan Gazlar | CH4, CO, CO2, O2 |
|---|---|
| Algılama Teknolojisi | Optik çoklu gaz algılama |
| Self-Kalibrasyon | Dahili; otomatik veya manuel |
| CH4 Ölçüm Aralıkları | 1–1.000 ppm; 1–100 %LEL; 5–100 %vol |
| CO | 1–2.000 ppm |
| CO2 | 0,1–30 % |
| O2 | 0,1–25 % |
| Cevap Süresi | T10 <4 sn; T50 <5 sn; T90 <7 sn (survey probe) |
| Çalışma Süresi | 0 °C’de yaklaşık 4 saat; kullanım koşullarına bağlı |
| Pompa Debisi | Örnekleme/purge ≈1,0 L/dk; bar-hole ≈0,5 L/dk |
| Koruma | IP54 |
| Tehlikeli Alan | Class I, Zone 1 AEx ib IIA T3 Gb / Ex ib IIA T3 Gb |
Teknik Tablo 2
| Karşılaştırma | HYBRID CGI | HYBRID Service |
|---|---|---|
| Başlıca kullanım | Gaz altyapısı inşaatı, kaçak noktasını hassaslaştırma (pinpointing), bar-hole ölçümü, boru hattı gazını ayırt etme ve purge operasyonları | Gaz kaçağı ve koku ihbarlarını araştırma, müşteri servis işlemleri ve acil müdahale |
| Operasyonel avantaj | İnşaat ve altyapı saha ekiplerinin farklı kontrol adımlarını aynı taşınabilir platformda yürütmesi | Servis ekiplerinin gaz/koku şikâyetlerine ve acil çağrılara yanıt vermesi |
| Ortak HYBRID altyapısı | Cihaz üzerinde kalibrasyon, optik çoklu gaz algılama, saha odaklı dokunmatik arayüz ve bağlantılı kayıt yönetimi | |
Sektörler
Petrol, Doğalgaz ve Petrokimya
Enerji ve Altyapı
İnşaat ve Yapı
Ticari ve Endüstriyel Tesisler
Alternatif Ürünler
Sık Sorulan Sorular
Heath HYBRID CGI hangi gazları ölçer?
Cihaz CH4, CO, CO2 ve O2 gazlarının saha ölçümü için tasarlanmıştır.
Heath HYBRID CGI hangi saha uygulamalarında kullanılır?
Doğalgaz altyapısı inşaatı, pinpointing, bar-hole, pipeline discrimination, purge ve farklı saha inceleme modları için kullanılır.
Dahili kalibrasyonun amacı nedir?
Dahili self-calibration işlevi saha ekiplerinin merkezi kalibrasyon istasyonuna dönüş ihtiyacını azaltır ve kalibrasyon kayıtlarının dijital takibini destekler; gerekli resmi veya akredite kalibrasyon yükümlülükleri ayrıca değerlendirilmelidir.
HYBRID CGI ile yapılan ölçümler nasıl kaydedilir?
Gaz okumaları, cihaz faaliyetleri ve uygun yapılandırmada saha ve kalibrasyon kayıtları Heath Web Portal ile merkezî olarak izlenebilir.
Tehlikeli sahalarda kullanım için ne kontrol edilmelidir?
Ürünün güncel sertifikası, hedef gaz, çalışma modu ve sahanın tehlikeli alan sınıflandırması uygulama öncesinde doğrulanmalıdır.
HYBRID CGI ile HYBRID Service arasındaki temel fark nedir?
HYBRID CGI; inşaat, bar-hole, pinpointing, pipeline discrimination ve purge işlerine odaklanır. HYBRID Service ise kaçak ve koku ihbarları, müşteri servis çalışmaları ve acil müdahale için konumlandırılmıştır.
Heath Web Portal ne sağlar?
Uygun bağlantı ve kurulumda HYBRID cihazlarının kalibrasyon kayıtlarının, cihaz faaliyetlerinin ve saha verilerinin merkezî takibini, filo görünürlüğünü ve denetime hazırlığı destekler.
Self-calibration işlemi akredite kalibrasyonun yerine geçer mi?
Hayır. Dahili self-calibration sahadaki kalibrasyon iş akışını kolaylaştırır; gerekli yasal, akredite veya kurum içi doğrulama ve kalibrasyon şartları ayrıca değerlendirilmelidir.
Heath HYBRID CGI lazer gaz dedektörü müdür?
Heath, HYBRID teknolojisini optical based olarak tanımlar; HYBRID CGI, RMLD-CS gibi uzaktan TDLAS lazer gaz dedektörü olarak tanımlanmaz. Prob ve pompa ile numune alan optik tabanlı çoklu gaz kaçak inceleme cihazıdır. Lazer gaz dedektörü arayan altyapı ekipleri için bar-hole, pinpointing ve self-calibration odaklı farklı bir kullanım yaklaşımı sunar.
HYBRID CGI şehir gaz dağıtım şirketleri ve OSB doğal gaz altyapısı için neden uygundur?
Üreticinin construction, bar holing, pinpointing, pipeline discrimination ve purging uygulamaları; Türkiye’de şehir gaz dağıtım ekipleri, OSB doğal gaz altyapı işletmeleri, saha yüklenicileri ve bakım ekiplerinin tipik kaçak araştırma iş akışlarıyla doğrudan örtüşen kullanım senaryolarıdır.
Optik sensör teknolojisinin yüksek gaz konsantrasyonundaki avantajı nedir?
Heath, HYBRID’in optik tabanlı sensör yapısını yüksek gaz hacimlerinde doygunluğa eğilimli olmayan ve yüksek gaz maruziyeti sonrasında sensör değişimi ihtiyacını azaltan bir yaklaşım olarak konumlandırır.
