Müşterinin ihtiyacı
Sıcak veya soğuk ortamda çalışma düzenini değerlendirmek için yalnız hava sıcaklığından daha kapsamlı çevresel veri gerekir.
NOVEL · Ürün ve sistem çözümleri

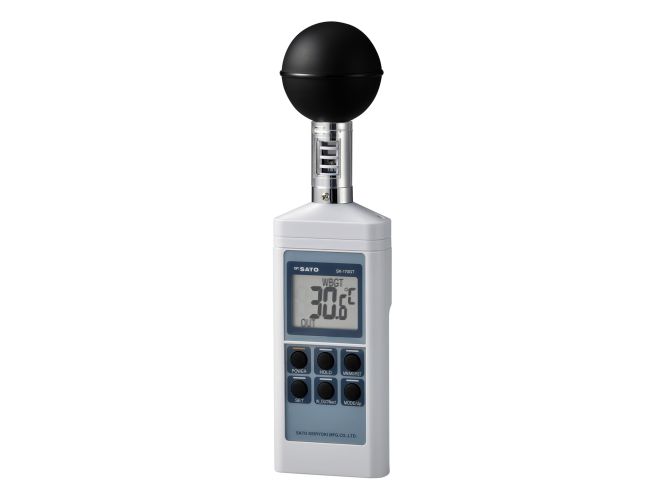

SATO SK-170GT WBGT Isı Stresi Ölçüm Cihazı
İş Güvenliği ve Çevresel Ölçüm Cihazları
Profesyonel taşınabilir WBGT ölçümü – gerçek siyah küre, iç/dış ortam seçimi ve JIS B 7922 Class 2
İhtiyaçtan çözüme
Isı stresini çalışma koşullarıyla birlikte değerlendirin
SATO SK-170GT WBGT Isı Stresi Ölçüm Cihazı için seçim, ölçüm veya sistem çıktısının hangi iş kararında kullanılacağıyla başlar.
Ürünün sağladığı çıktı
Uygun prob ve yazılımın desteklediği sıcaklık, nem ve termal göstergeler, yapılan iş ve kullanılan giysi bilgileriyle birlikte incelenir.
Müşteriye sağladığı çözüm
Çalışma/dinlenme ve ortam kontrol planına veri sağlayın. WBGT ısı stresi ile PMV/PPD termal konfor aynı analiz değildir; gereken prob, yazılım ve yöntemi ayrıca seçin.
Ürün Özellikleri
WBGT Isı Stresi Değerlendirmesi İçin Geliştirilmiştir SK-170GT; WBGT indeksi, hava sıcaklığı, küre sıcaklığı ve bağıl nemi aynı cihazda izleyerek sıcak çalışma ortamlarının sahada hızlı ve sistematik değerlendirilmesini sağlar. İş hijyeni, üretim, şantiye, spor ve açık alan uygulamalarında doğrudan kullanılabilecek kompakt bir WBGT platformudur.
Gerçek Siyah Küre ile Radyant Isı Etkisini Ölçüme Dahil Eder 60 mm bakır siyah küre sensörü, güneş ve sıcak yüzeylerden gelen radyant ısının etkisini algılar. Cihaz küre sıcaklığını ölçerek WBGT değerlendirmesinde yalnızca hava sıcaklığına dayalı basit sıcaklık göstergelerinden ayrılır.
İç ve Dış Ortam İçin Ayrı WBGT Modu Doğrudan güneş alan dış ortam ile iç ortam veya doğrudan güneş almayan dış ortam için farklı WBGT hesaplama yaklaşımının seçilebilmesi, farklı saha koşullarında doğru değerlendirme yapılmasını kolaylaştırır.
JIS B 7922 Class 2 ve ISO 7243 Tabanlı Yaklaşım Üretici SK-170GT'yi JIS B 7922:2023 Class 2 uyumlu profesyonel WBGT monitörü olarak tanımlar ve cihazı ISO 7243'te kullanılan WBGT ısı stresi değerlendirme yaklaşımıyla ilişkilendirir.
Alarm, MIN/MAX, HOLD ve Uzun Pil Ömrü Ayarlanabilir WBGT alarmı, minimum/maksimum değer takibi, HOLD fonksiyonu ve yaklaşık 600 saatlik pil ömrü; uzun saha günlerinde operatörün hızlı kontrol yapmasına ve kritik WBGT seviyelerini takip etmesine yardımcı olur.
Tripod ve Opsiyonel RS-232C ile Esnek Saha Kullanımı Tripod bağlantısı doğru ölçüm yüksekliğinin korunmasına yardımcı olur. Opsiyonel RS-232C bağlantısıyla WBGT, hava sıcaklığı, küre sıcaklığı ve nem verileri gerçek zamanlı olarak bilgisayara aktarılabilir.
Ürün Dokümanları
Neden SATO SK-170GT?
Gerçek Küre Sıcaklığı Ölçümü60 mm siyah bakır küre, radyant ısı etkisini doğrudan ölçüm zincirine dahil eder.
İç / Dış Ortam SeçimiGüneşli dış ortam ve iç/güneşsiz ortam için uygun WBGT hesaplama modunu seçmenizi sağlar.
Hava Hızı Düzeltme Girişi0,1–3,0 m/s arasında girilen saha hava hızı, WBGT ve küre sıcaklığı düzeltmesinde kullanılır.
WBGT Alarmı20,0–49,9 °C arasında ayarlanabilen alarm ile kritik ısı stresi seviyelerinin sahada fark edilmesini kolaylaştırır.
Uzun Pil ÖmrüAlarm aktif değilken yaklaşık 600 saat sürekli kullanım; uzun saha çalışmalarında daha az pil değişimi sağlar.
Tripod KullanımıStandart tripod bağlantısı, doğru ölçüm yüksekliğinin korunmasına ve operatör etkisinin azaltılmasına yardımcı olur.

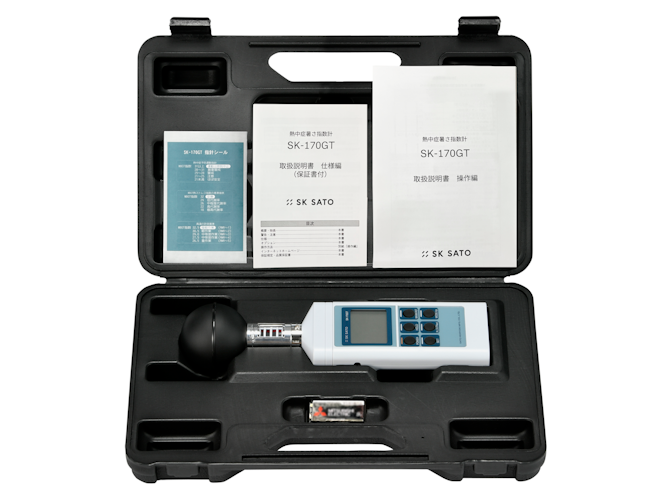

Ürün Görselleri ve Saha Kullanımı
Ölçüm ve Standart Yaklaşımı
WBGT ölçümünde saha yerleşimi önemlidir. SK-170GT iç ve dış ortam için ayrı WBGT hesabı kullanır. Üretici, özellikle uzun süreli ölçümlerde cihazın ortamı temsil eden uygun yükseklikte ve operatör vücudundan etkilenmeyecek şekilde yerleştirilmesini; mümkün olduğunda tripod kullanılmasını önerir. Hava hızı cihaz tarafından ölçülmez, sahadaki uygun değer kullanıcı tarafından düzeltme amacıyla girilir.
Uygulama Alanları
Sanayi ve Sıcak ProseslerDöküm, metal işleme, fırın çevresi ve yüksek radyant ısı bulunan üretim alanlarında WBGT değerlendirmeleri.
Şantiye ve Açık AlanDoğrudan güneş altında çalışan ekiplerin sıcaklık ve radyant ısı yükünü değerlendirmeye yönelik saha ölçümleri.
Spor ve Antrenman AlanlarıSıcak hava koşullarında antrenman ve etkinlik ortamlarının WBGT yaklaşımıyla değerlendirilmesi.
Tarım ve Açık Saha ÇalışmalarıUzun süre güneş altında çalışan personelin bulunduğu tarım ve saha operasyonlarında hızlı ölçüm.
İş HijyeniÇalışanların sıcak ortam maruziyetlerinin değerlendirilmesine yönelik profesyonel WBGT saha çalışmaları.
Eğitim ve AraştırmaWBGT, hava sıcaklığı, küre sıcaklığı ve bağıl nemin birlikte incelendiği uygulamalı çalışmalar.
Teknik Özellikler
Teknik Tablo
| WBGT Ölçüm Aralığı | 0,0–50,0 °C |
|---|---|
| WBGT Doğruluğu | ±2,0 °C |
| Hava Sıcaklığı | 0,0–50,0 °C; ±0,6 °C |
| Küre Sıcaklığı | 0,0–80,0 °C; ±1,2 °C (20–60 °C), diğer aralıkta ±2,0 °C |
| Bağıl Nem | %10,0–95,0 RH |
| Çözünürlük | WBGT / sıcaklık 0,1 °C; bağıl nem %0,1 RH |
| Örnekleme Süresi | Yaklaşık 2 saniye |
| WBGT Alarm Ayarı | 20,0–49,9 °C; 0,1 °C adım |
| Hava Hızı Giriş Aralığı | 0,1–3,0 m/s; kullanıcı girişi ile düzeltme |
| Küre | 60 mm çap, bakır; gösterim 150 mm küre sıcaklığı eşdeğerine dönüştürülür |
| Standart | JIS B 7922 Class 2; ISO 7243 tabanlı WBGT değerlendirme yaklaşımı |
| Çalışma Ortamı | 0–50 °C; %95 RH altı, yoğuşmasız |
| Güç | 1 × 9 V pil |
| Pil Ömrü | Alarm kullanılmadan yaklaşık 600 saat sürekli kullanım |
| Boyut / Ağırlık | 71 × 275 × 30 mm; yaklaşık 240 g (pil dahil) |
| Veri Çıkışı | Opsiyonel RS-232C ile gerçek zamanlı veri aktarımı |
SATO SK-170GT Hakkında Sık Sorulan Sorular
SATO SK-170GT hangi parametreleri ölçer?
WBGT indeksi, hava sıcaklığı, küre sıcaklığı ve bağıl nem ölçümü yapar. Bu dört parametre sıcak ortamların saha değerlendirmesinde birlikte kullanılır.
SK-170GT ISO 7243 çalışmalarında kullanılabilir mi?
Üretici SK-170GT'yi JIS B 7922 Class 2 uyumlu ve ISO 7243 tabanlı WBGT ısı stresi değerlendirme yaklaşımına sahip cihaz olarak tanımlar. Uygulanan metodun ölçüm yüksekliği, süre ve saha şartları ayrıca yerine getirilmelidir.
SK-170GT dış ortamda kullanılabilir mi?
Evet. Doğrudan güneş alan dış ortam için OUT, iç ortam veya doğrudan güneş almayan dış ortam için IN modu seçilebilir. Siyah küre sensörü radyant ısı etkisini değerlendirmeye dahil eder.
SK-170GT hava hızını ölçer mi?
Hava hızını doğrudan ölçmez. Ölçüm alanındaki hava hızı 0,1–3,0 m/s aralığında kullanıcı tarafından girilebilir ve cihaz bunu WBGT ile küre sıcaklığı düzeltmesinde kullanır.
Tripod kullanımı neden önemlidir?
Tripod, cihazı uygun ölçüm yüksekliğinde sabit tutar ve kullanıcının vücut ısısı ile konumundan kaynaklanabilecek etkileri azaltmaya yardımcı olur. Özellikle sürekli saha ölçümlerinde önerilir.
