Gaz Algılama, Alarm ve Kontrol Panelleri
Bir gaz kaçağı algılandığında saniyeler önemlidir. Doğru alarm paneli; sensörden gelen veriyi görünür kılar, alarm durumunda ekipleri uyarır ve tesise uygun senaryolarla havalandırma, siren, gaz kesme veya otomasyon fonksiyonlarını yönetebilir. NOVEL portföyünde CETCI FCS, New Cosmos V3/VAS, ePACT, PLC tabanlı sistemler ve NV-120Mx ile tek noktalıdan çok noktalıya ölçeklenebilen çözümler bulunur.
İşletmenizin OSB doğal gaz altyapısı, endüstriyel üretim, kimya, yarı iletken veya merkezi gaz izleme projesi için dedektör–panel eşleştirmesi, sinyal türü, alarm seviyesi, röle matrisi ve sertifikasyon birlikte değerlendirilmelidir.
CETCI FCS – Çok Noktalı Gaz Alarm, Havalandırma ve Kontrol Paneli
CETCI sabit gaz dedektörlerinden gelen sinyalleri tek noktada izler; bölge alarmı, röle ve havalandırma senaryolarını koordine ederek soğuk hava depoları ve endüstriyel tesislerde merkezi güvenliği destekler.
Ayrıntıları göster
Mevcut NOVEL açıklaması: Kanada'lı Critical Enviroment Technologies markamızın Modbus ve 4-20mA çıkışa sahip tüm gaz dedektörlerini kontrol etmek ve gaz alarm sistemleri yönetmek için kapsamlı kontrol paneli ünitesi. Dahili 4 SPDT röle çıkışı, dokunmatik renkli ekran, gaz dedektörü bölge yönetimi, alarm ve havalandırma yönetim butonu ve daha fazlası. Profesyonel saha ekipleri için ölçüm sürecini hızlandıran, operasyonel güvenliği ve kullanım verimliliğini güçlendiren iddialı bir çözüm sunar.
cGAS, LPT ve diğer uygun CETCI sensörlerinin entegrasyonu seçilen analog/dijital arayüze, kanal modüllerine ve tesisin gaz tehlike senaryosuna göre planlanır. FCS; sabit izleme noktalarını, alarm seviyelerini, saha uyarı ekipmanlarını ve havalandırma çıkışlarını merkezi bir noktada organize etmek isteyen işletmeler için uygundur. Röle ve kanal kapasiteleri ilgili FCS konfigürasyonunda teyit edilmelidir.
Farklı gaz dedektör tiplerine göre seçilebilen V3 indikatör modülleri; 3 renkli LED bar grafiği, iki kademeli alarm ve VAS alarm ünitesiyle pano tipi gaz algılama sistemleri oluşturur.
Ayrıntıları göster
V3 ailesinde Hv, Hi, Cv, Ci, Tv, Ti, D, O ve M gibi farklı indikatör seçenekleri vardır. Sensör prensibi ve hedef gaz eşleştirmesi doğru yapılmalıdır. Üç renkli 50 segmentli LED gösterge, 24 V DC besleme, seçilen modelde 4–20 mA çıkış ve bakım moduyla klasik merkezi gaz algılama sistemlerine uygundur.
Yeni dedektörlerle uyum: Üreticinin uyumluluk tablosu, V3-M modelini 4–20 mA sınıfındaki KD-12, PD-12, KS-7 ve PS-7 ile birlikte listeliyor. Diğer V3 modellerini KD-12/PD-12 için doğrudan ikame saymayın. CE değerlendirmesi de her V3 koduna genellenmemelidir; üretici kılavuzunda V-SC-4B + V3-M kombinasyonu CE referansı olarak geçer. Üreticinin V3 teknik sayfasını inceleyin.

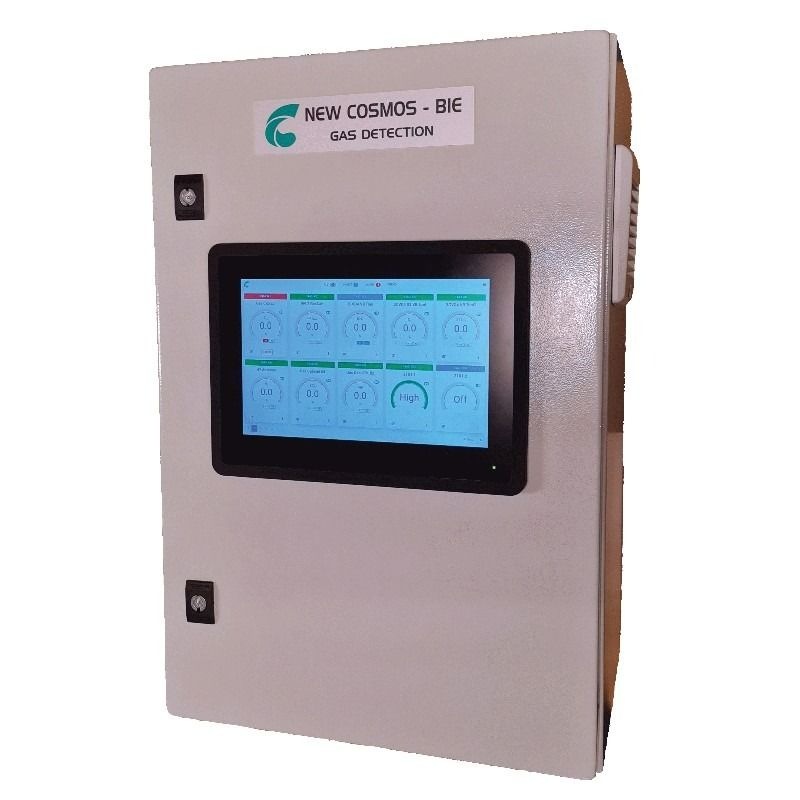

New Cosmos ePACT – TFT Ekranlı Modüler Gaz Algılama Kontrol Paneli
Dijital görselleştirme ve genişletilebilir I/O mimarisi sunan ePACT, çok kanallı gaz dedektörlerinin alarm yönetimini, trendleri ve uzaktan izleme ihtiyaçlarını tek platformda toplar.
Ayrıntıları göster
Standart Compact 8 / Compact 16 konfigürasyonlarında sırasıyla 8 veya 16 adet 4–20 mA analog giriş bulunur; giriş/çıkış yapısı proje ölçeğine göre genişletilebilir. 10,1 inç TFT ekran seçeneği, gerçek zamanlı izleme, Ethernet tabanlı konfigürasyon ve SIMS-NX ile olay/trend takibi planlanabilir. Tüm bağlantılar, modüller ve yedeklilik seviyesi teklif sırasında teknik şartnameye göre seçilir.
Saha dedektörleriyle entegre alarm matrisi, fan/valf/siren kumandası ve proses durdurma senaryoları için uygun kontrol mimarisi belirlenmelidir. 8/16 ifadesi bütün olası ePACT konfigürasyonlarının kesin üst sınırı değildir.

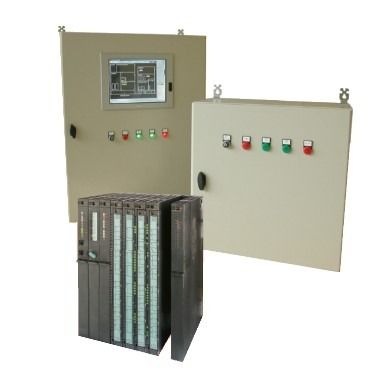

New Cosmos PLC Tabanlı – Projeye Özel Merkezi Gaz Alarm ve Güvenlik Panoları
Çok bölgeli tesis, yarı iletken FAB, kimya ve enerji uygulamaları için modüler PLC gaz alarm otomasyonu; dijital haberleşme, röle matrisi, olay kayıtları ve merkezi görselleştirme.
Ayrıntıları göster
New Cosmos’un PLC tabanlı çözümleri, üreticinin proje uygulamalarında Siemens S7 sınıfı kontrol mimarisi, farklı fieldbus arayüzleri, analog/dijital girişler, röle çıkışları ve SIMS-NX görselleştirme ile anlatılır. Gerçek sistem boyutu, haberleşme topolojisi, güvenlik fonksiyonları ve kullanılacak PLC modeli proje bazında belirlenir.
Bir alarm panosunu yalnızca ekran sayısına göre seçmek yeterli değildir: alarm matrisleri, dedektör arızasında fail-safe davranış, güç kaynağı yedekliliği, bakım erişimi, sistem kayıtları, mekanik kabin konumu ve tesis otomasyonu ile birlikte mühendislik değerlendirmesi gerekir.

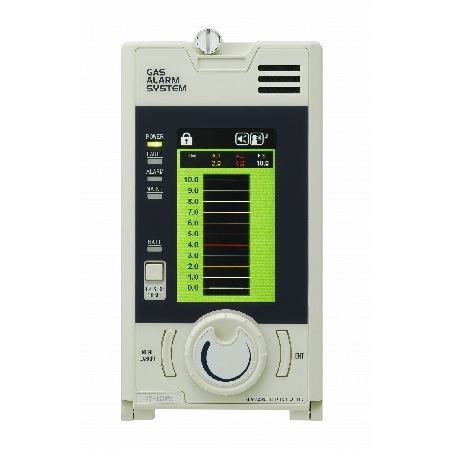

New Cosmos NV-120Mx – KD-12 / PD-12 Uyumlu Tek Noktalı Gaz Alarm Kontrol Paneli
Yeni nesil renkli LCD’li tek noktalı alarm ve izleme ünitesi. NV-120Mx’in 4–20 mA sensör girişi, New Cosmos KD-12 ve PD-12 başlıklarıyla kompakt ve anlaşılır gaz uyarı çözümleri kurmayı kolaylaştırır.
Ayrıntıları göster
NV-120Mx, tek noktalı DC 4–20 mA girişli bir gaz alarm ünitesidir; ölçülen gaz türü ve aralığı bağlanan dedektör başlığına bağlıdır. Kullanıcı broşüründe NV-120Mx için KD-12 ve PD-12 açıkça listelenir. Sesli alarm, renkli LCD, iki alarm kademesi, olay/arıza göstergesi ve opsiyonel yedek güç seçeneği sunar.
Önemli CE ayrımı: üretici kaynakları NV-120Mx için CE uygunluğunun DC beslemeli varyantta geçerli olduğunu belirtir. AC/DC besleme, bağlantı, çıkış kontakları ve yedek güç seçeneği sipariş konfigürasyonunda teyit edilmelidir.
New Cosmos V3 – Varyant ve Dedektör Uyumluluk Tablosu
New Cosmos V3 indikatör varyantlarının kullanım farkları; kesin eşleştirme dedektör datasheet'iyle yapılmalıdır.| V3 tipi | Tipik uygulama / ölçüm | Uygun dedektör seçimi |
|---|
| Hi / Hv | Yanıcı gazlarda ppm seviyesinde yüksek hassasiyetli izleme | İndikatörün dedektör giriş prensibine göre. |
|---|
| Ci / Cv | Yanıcı gazlarda %LEL / alarm izleme | Dedektörün yanıcı gaz sensör tipine göre. |
|---|
| Ti / Tv | Termal iletkenlik ölçümüne uygun H₂, He, Ar veya proses gazları | Hedef gaz ve sensör prensibine göre. |
|---|
| D | CO, H₂S ve diğer toksik gaz uygulamaları | Özel sensör/elektrokimyasal tip uyumluluğuna göre. |
|---|
| O | Oksijen azlığı veya zenginliği | Uygun galvanik/oksijen dedektörüyle. |
|---|
| M | 4–20 mA analog dedektörler | KD-12, PD-12, KS-7, PS-7 ürünleri üretici uyumluluk tablosunda yer alır. |
|---|
Teknik uyarı: V3 gösterge grubu ve VAS alarm modülü ayrı bileşenler olabilir. CE işareti, tam ürün modeline ve kabin/kontrol kartı kombinasyonuna göre kontrol edilmelidir; üreticinin genel kılavuzu CE için V3-M ile V-SC-4B kombinasyonuna atıfta bulunur. Liste bir konfigürasyon taahhüdü değildir.
V3 / VAS Temel Teknik Özellikler
New Cosmos üreticisinin V3 serisi teknik değerleri – model ve sensör kombinasyonuna bağlılık saklıdır.| Kriter | V3 / VAS açıklaması |
|---|
| Gaz yoğunluk göstergesi | 50 segmentli üç renkli LED bar grafiği (V3) |
|---|
| Alarm yapısı | İki kademeli alarm; uygun VAS alarm ünitesiyle görsel/sesli uyarı |
|---|
| Besleme | 24 V DC ±%10 (dedektör kombinasyonuna göre ayrıntı değişebilir) |
|---|
| Analog çıkış | 4–20 mA DC (uygun konfigürasyon) |
|---|
| Kontaklar | Alarmda 1c, arıza için 1a kuru kontak seçenekleri; kesin yük/giriş tipi teknik proje çiziminden alınır |
|---|
| Güç tüketimi | V3 tipik 4 W; V3-M tipik 5 W (bağlı dedektör tüketimi hariç) |
|---|
| Çalışma sıcaklığı | −10 … +40 °C; yoğuşmasız |
|---|
| Modül ölçüsü | 36 × 144 × 70 mm (gövde/çıkıntılar hariç) |
|---|
New Cosmos NV-120 – Sensör ve Model Eşleştirme Tablosu
New Cosmos NV-120 serisi – seçilmiş model farkları, kullanıcı broşüründen| Model | Bağlantı / uygulama | Açıklama |
|---|
| NV-120Mx | 4–20 mA analog giriş | KD-12 ve PD-12 gibi uygun çıkışlı dedektörler; CE işaretlemesi DC beslemeli varyanta özeldir. |
|---|
| NV-120Cv / Ci | Yanıcı gazlara uygun modeller | Bağlantı sensörünün katalitik/diğer prensibine göre değişir. |
|---|
| NV-120Hv / Hi | Yüksek hassasiyetli yanıcı gazlar | ppm ölçüm sınıfı ve dedektör gereksinimi kontrol edilir. |
|---|
| NV-120Dx / Sx | Toksik/özel gaz veya oksijen uygulamaları | Yanlış sensör/panel tipi eşleşmesinden kaçınılmalıdır. |
|---|
Kontrol Paneli Seçim ve Proje Entegrasyon Rehberi
Tek noktadan merkezi tesis sistemine: kontrol paneli seçimi
1 dedektör: NV-120Mx; modüler analog/pano: V3/VAS; çok kanallı ve görselleştirmeli: ePACT; büyük tesis ve özel alarm otomasyonu: PLC tabanlı pano. CETCI FCS, uygun CETCI dedektörleriyle bölgesel gaz/ventilasyon yönetimi için değerlendirilebilir. Seçim yalnızca kanal sayısıyla yapılmamalıdır.
KD-12 / PD-12 ile panel eşleştirme ve modernizasyon
KD-12 ve PD-12, uygun versiyonlarında analog gaz konsantrasyon sinyali verir. NV-120Mx ve V3-M gibi 4–20 mA girişli indikatörlerle projelendirmede kablo, enerjilendirme, arıza akımı, çıkış kontakları ve gaz ölçüm aralığı eşleştirilir. Eski NV-100 panellerinin değişiminde otomatik birebir pin-uyumluluk varsayılmamalıdır.
OSB, doğal gaz, petrokimya ve yarı iletken tesislerinde entegrasyon
OSB doğal gaz hatları, proses gazı dolum tesisleri, kimyasal üretim, yarı iletken üretim ve endüstriyel soğutma sistemlerinde panelin bölge bazlı alarm, siren/flaşör, aspirasyon fanı ve proses güvenliği ile ilişkisi önceden tanımlanmalıdır. Kritik sistemlerde ilgili normlar ve bağımsız mühendislik doğrulamaları gereklidir.
Bakım, kalibrasyon, olay kaydı ve NOVEL desteği
Dedektör periyodik kalibrasyonu, giriş sinyal testi, kontak/röle senaryo testi, hata durumunda güvenli davranış, yedek güç ve kayıt doğrulaması bir bütün halinde ele alınmalıdır. NOVEL, uygun dedektör–panel kombinasyonu ve devreye alma/servis gereksinimlerinin belirlenmesi için destek sağlar.
Gaz Alarm Kontrol Panelleri Hakkında Sık Sorulan Sorular
Gaz alarm kontrol paneli ne işe yarar?
Sabit gaz dedektörlerinin ölçüm ve alarm sinyallerini toplar; konfigürasyona göre siren, flaşör, havalandırma, vana veya tesis otomasyonuna komut iletir. Panel bir gaz sensörü değildir; dedektör, panel ve alarm senaryosu birlikte tasarlanır.
Tek noktalı NV-120 ile V3 veya çok kanallı ePACT arasındaki fark nedir?
NV-120Mx tek sensör noktasında 4–20 mA izleme için kompakt bir çözümdür. V3/VAS modülleri birden çok farklı sensör ailesi ve pano tipi uygulamalarla kullanılabilir. ePACT ise farklı I/O modülleriyle çok kanallı, merkezi ve genişletilebilir sistemler kurar.
New Cosmos NV-120Mx, KD-12 ve PD-12 ile uyumlu mu?
Evet. Üreticinin NV-120Mx broşüründeki bağlanabilir dedektör tablosunda KD-12 ve PD-12 belirtiliyor. Aynı NV-120 ailesindeki diğer alt modellerin sensör tipi ve bağlantı şekilleri farklıdır; kod eşleştirmesi yapılmalıdır.
NV-120Mx ile NV-120 ailesindeki diğer modeller aynı mı?
Hayır. NV-120Mx 4–20 mA giriş modeli; C, H, D ve O/S aileleri farklı gaz türleri veya sensör sinyallerine göre hazırlanmış olabilir. Her cihazın teknik tablosu, gaz tipi, beslemesi ve sertifikası ayrı değerlendirilmelidir.
V3-M ile V3-Ti arasındaki fark nedir?
V3-M, uygun 4–20 mA analog çıkış veren KD-12/PD-12 gibi dedektörler için listelenmiştir. V3-Ti, farklı dedektör tipi ve ölçüm prensibi için tasarlanmış varyanttır. İkisinin eşdeğer veya aynı CE konfigürasyonuna sahip olduğu varsayılmamalıdır.
ePACT Compact 8 ve Compact 16 ne anlama gelir?
Üretici broşüründeki standart Compact 8 ve Compact 16 başlangıç konfigürasyonlarında sırasıyla sekiz ve on altı adet 4–20 mA analog giriş yer alır. Projenin röle, dijital giriş, haberleşme ve yedekleme gereksinimleriyle sistem genişletilebilir.
PLC tabanlı gaz alarm paneli ne zaman tercih edilir?
Çok sayıda ölçüm noktasının, karmaşık alarm matrisi ve saha otomasyonunun bulunduğu büyük tesislerde PLC tabanlı mimari değerlendirilebilir. Dedektör iletişimi, fail-safe tasarım, alarm röleleri ve merkezi kayıt/izleme ihtiyaçları projeye göre belirlenir.
Gaz kontrol panellerinde ATEX ve CE şartı nasıl değerlendirilir?
ATEX veya CE uygunluğu marka geneline değil ürünün tam modeline, besleme ve montaj konfigürasyonuna göre kontrol edilir. Algılayıcı başlığın tehlikeli bölgede, kontrol panelinin ise güvenli bölgede bulunması sık görülen bir tasarımdır; bölge sınıflandırması ayrıca yapılmalıdır.
CETCI FCS, cGAS/LPT ve New Cosmos panelleri her zaman birbirine bağlanabilir mi?
Hayır. Bir sistemde 4–20 mA, Modbus veya diğer arayüzün bulunması tek başına eksiksiz uyumluluk sağlamaz. Dedektör/panel giriş aralığı, kanal adreslemesi, arıza kodu, kalibrasyon ve alarm matrisi üretici dokümanları üzerinden doğrulanmalıdır.
Bilgilendirme: Model seçenekleri, alarm güvenlik fonksiyonları, CE/ATEX/EMC uygunluğu ve dedektör bağlantıları seçilen tam ürün koduna bağlıdır. Bu metinler birebir sistem değişimi veya güvenlik sertifikası vaadi değildir.
