Müşterinin ihtiyacı
Sıcak veya soğuk ortamda çalışma düzenini değerlendirmek için yalnız hava sıcaklığından daha kapsamlı çevresel veri gerekir.
NOVEL · Ürün ve sistem çözümleri

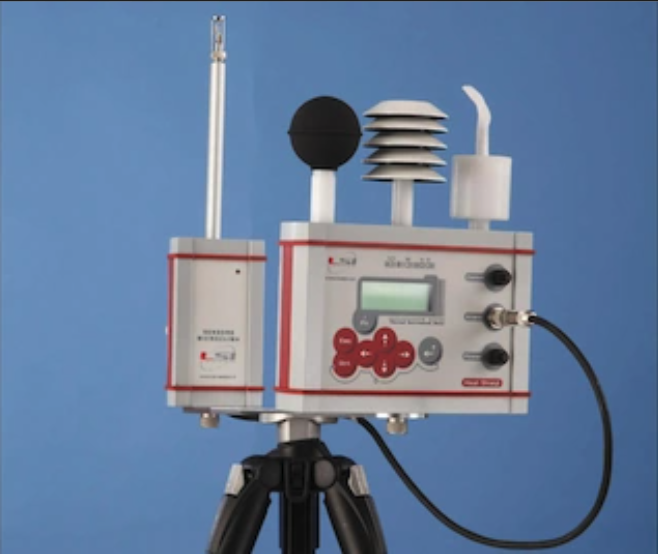

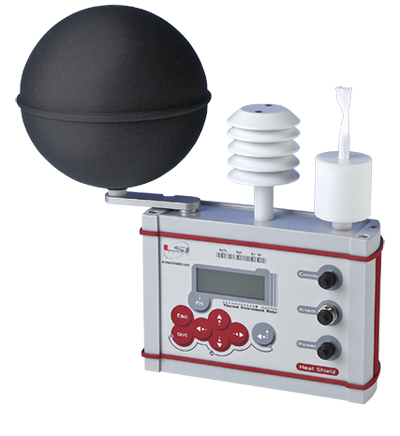

LSI Lastem HeatShield - WBGT Termal Konfor Ölçüm Cihazı
İş Güvenliği ve Çevresel Ölçüm Cihazları
Termal Konfor ve Isı Stresi Ölçümü: WBGT (ISO 7243) – Heat Index & Humidex – PMV/PPD (ISO 7730, ESV126 opsiyonel) – GIDAS TEA (opsiyonel) ile PHS (ISO 7933) ve IREQ/Dlim (ISO 11079) post-analiz desteği. Soğuk Hava Stresi Ölçümü (Cold Stress)
İhtiyaçtan çözüme
Isı stresini çalışma koşullarıyla birlikte değerlendirin
LSI Lastem HeatShield - WBGT Termal Konfor Ölçüm Cihazı için seçim, ölçüm veya sistem çıktısının hangi iş kararında kullanılacağıyla başlar.
Ürünün sağladığı çıktı
Uygun prob ve yazılımın desteklediği sıcaklık, nem ve termal göstergeler, yapılan iş ve kullanılan giysi bilgileriyle birlikte incelenir.
Müşteriye sağladığı çözüm
Çalışma/dinlenme ve ortam kontrol planına veri sağlayın. WBGT ısı stresi ile PMV/PPD termal konfor aynı analiz değildir; gereken prob, yazılım ve yöntemi ayrıca seçin.
WBGT, Termal Konfor ve Soğuk Ortam Analizi
WBGT · ISO 7243
Güneş yükü olan/olmayan ısı stresi taraması; doğal yaş termometre ve küre sıcaklığı ölçümleriyle hesaplanır.
PMV / PPD · ISO 7730
ESV126 ile cihaz üzerinde hesaplanabilir. Met, Clo ve mekanik iş oranı gibi kişisel girdiler doğru girilmelidir.
PHS · ISO 7933
Sıcak ortamda tahmini ısı zorlanması ve maruziyet değerlendirmesi; GIDAS TEA Hot/All PC modülüyle.
IREQ / Dlim · ISO 11079
Soğuk ortam için gerekli giysi yalıtımı ve süre sınırı; GIDAS TEA Cold/All ile. Ölçüm probunun sıcaklık aralığı ve saha koşulları doğrulanır.
Cihazla verilen HS Manager ölçüm verilerini aktarmak için kullanılır. GIDAS TEA isteğe bağlı PC analiz modülleri sağlar. Radyo özellikli yapılandırmalar iki adede kadar uyduyla farklı yükseklik veya noktalarda değerlendirme yapabilir. Batarya süresi bağlı problara ve radyo kullanımına göre değişir.
Önceki kısa kullanım videosu ↗
Ölçüm ve Standart Yaklaşımı
Isı stresi değerlendirmesinde ISO 7243 WBGT yaklaşımı; termal çevre ölçüm prensiplerinde ISO 7726 dikkate alınmalıdır. Termal konfor çalışmalarında uygulamaya göre ISO 7730, soğuk stresinde ise ilgili IREQ yöntemleri ayrıca değerlendirilir. Küre çapı, sensör yerleşimi ve ölçüm süresi kullanılan yöntemle uyumlu seçilmelidir.
Ürün Videoları
Teknik Özellikler
Cihaz, Kayıt ve Haberleşme
| İndeksler | WBGT iç/dış ortam, WBGT Eff, WBGT Ref, Heat Index ve Humidex; PMV/PPD için opsiyonel ESV126 ve kişisel değerlendirme girdileri gerekir |
|---|---|
| Veri toplama / kayıt | 10 saniyede ölçüm; hava hızı için 1 saniye; 1 dakikalık ortalama kayıt |
| Hafıza | 8 MB |
| Yazılım | HS Manager dahil; GIDAS TEA gelişmiş analiz için opsiyonel |
| PC bağlantısı | USB dönüştürücüyle RS232; radyo bağlantısı uydu modülleri içindir |
| Batarya | Şarj edilebilir lityum; üretici ürün sayfasında 200 saate kadar, radyo/uydu kullanımında 20 saate kadar |
| Radyo mesafesi | Açık görüş hattında 300 metreye kadar; bina içi koşullara bağlı |
| Çalışma sınırları | −20…+60 °C |
| Koruma sınıfı / ağırlık | IP54; ana modül 1,4 kg |
| Globe seçenekleri | 5 cm veya 15 cm; model ve ölçüm yöntemine göre |
Kuru Hazne Sıcaklığı
| Sensör | Silicon bandgap |
|---|---|
| Aralık | −20…+60 °C |
| Doğruluk | ±0,3 °C; 10 °C ve 40 °C’de ±0,4 °C; 60 °C’de ±0,8 °C |
| Çözünürlük | 0,1 °C |
Doğal Yaş Hazne Sıcaklığı
| Sensör | Pt100 Class AA |
|---|---|
| Aralık | −20…+60 °C |
| Doğruluk | 25 °C’de ana modül ±0,3 °C; uydu modülü ±0,5 °C |
| Çözünürlük | 0,1 °C |
Siyah Küre Sıcaklığı
| Sensör | Pt100 Class AA; 5 veya 15 cm siyah küre |
|---|---|
| Aralık | −20…+120 °C |
| Doğruluk | 25 °C’de ana modül ±0,3 °C; uydu modülü ±0,5 °C |
| Çözünürlük | 0,1 °C |
Bağıl Nem
| Sensör | Kapasitif |
|---|---|
| Aralık | %0–100 RH |
| Doğruluk | %10–90 RH aralığında ±%1,8 RH |
| Çözünürlük | %0,1 RH |
ESV126 Opsiyonel Hava Hızı Probu
| Prensip | Sıcak tel |
|---|---|
| Ölçüm aralığı | 0,1–20 m/s; ayrıntılı prob föyündeki aralık |
| Doğruluk | 10…30 °C, 1013 hPa ve 0…300° yön açısında: 0,1…0,4 m/s için ±0,06 m/s; 0,4…3,0 m/s için ±0,08 m/s; 3,0…20 m/s için ölçülen değerin ±%3,5’i |
| Çözünürlük | 0,1 m/s |
| Yön duyarlılığı | 300° yay; tam 360° yön bağımsızlığı olarak yorumlanmamalıdır |
| Uygunluk | ISO 7726; üretici probun yön duyarlılığı için istisna belirtir |
Teknik kaynak: üreticinin MW9002-ENG-00 (04.03.2026) föyü. Batarya süresi kullanım koşullarına ve bağlı aksesuarlara göre değişir.
Aksesuarlar ve Sarf Malzemeleri
Hava hızı, radyasyon, sıcaklık ve nem verileri, gerekli giysi/aktivite girdileriyle birlikte kullanılır. ESV126 hava hızını ölçer; örnekleme pompası debi kalibratörü değildir. GIDAS TEA PC analiz modülleri, cihazla verilen HS Manager aktarım yazılımından ayrı seçilir.
ESV126

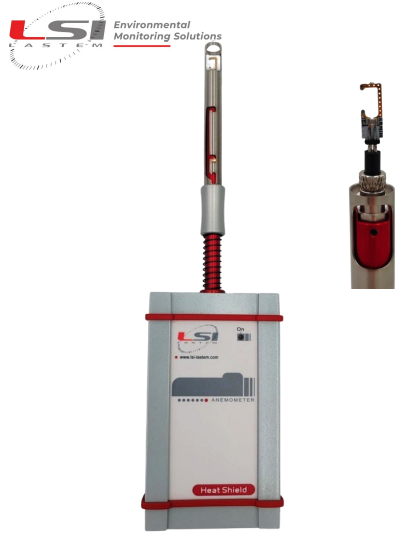

ESV126 Sıcak Telli Hava Hızı Probu
PMV/PPD hesabı için hava hızını ölçer; HeatShield bu prob bağlıyken PMV/PPD hesaplayabilir. PHS ve IREQ değerlendirmeleri için de hava hızı girdisi sağlar.
BVA328
HeatShield ve ESV126 Montaj Desteği
HeatShield ile ESV126 probunun tripod veya düz yüzeye birlikte yerleştirilmesi için destek.
BVA304 / BVA314
Tripod ve HeatShield Montaj Desteği
BVA304 tripod; HeatShield tek başına kullanılırken BVA314 montaj desteği. ESV126 ile BVA328 seçeneği alternatif kurulumdur.
BSZ318
GIDAS TEA — Tüm Modüller
PC üzerinde sıcak, ılımlı ve soğuk ortam analiz modüllerinin birlikte seçimi. HS Manager ile aktarılan veri ve doğru kişisel/çevresel girdiler kullanılır.
BSZ313
GIDAS TEA Moderate — PMV/PPD
ISO 7730 kapsamında ılımlı ortam termal konfor analizi. Hava hızı, metabolik hız ve giysi yalıtımı gibi girdileri değerlendirmeye katar.
BSZ317
GIDAS TEA Hot — PHS
ISO 7933 yaklaşımıyla tahmini ısı zorlanması (PHS) için PC modülü. WBGT taramasından farklı ayrıntılı bir analizdir.
Diğer aksesuarlar (1)
BSZ315
GIDAS TEA Cold — IREQ / Dlim
ISO 11079 yaklaşımıyla gerekli giysi yalıtımı ve süre sınırı analizi. Kullanılacak sensörlerin gerçek soğuk ortam sıcaklık aralığı ayrıca doğrulanır.
Sektörler
Alternatif Ürünler
İhtiyacınıza uygun alternatifi seçerek ürün detaylarını ve teknik özelliklerini inceleyebilirsiniz.
Sık Sorulan Sorular
HeatShield hangi indeksleri ölçer?
Cihaz WBGT, WBGT Eff, WBGT Ref, Heat Index ve Humidex değerlerini görüntüler. ESV126 hava hızı probuyla PMV/PPD değerlendirmesi yapılabilir.5 cm ve 15 cm globe seçenekleri var mı?
Evet. HeatShield ailesinde 5 cm ve 15 cm siyah globe sensörlü modeller bulunur; model seçimi uygulama ve ilgili mevzuata göre yapılmalıdır.Kablosuz uydu modülleri ne sağlar?
Radyo özellikli modeller iki uydu modülüne kadar destekler ve farklı konum veya yüksekliklerde eş zamanlı ölçüm ile Head-Torso-Ankle ağırlıklı WBGT değerlendirmesine imkan verir.Batarya çalışma süresi nedir?
Üreticinin güncel ürün bilgisinde standart kullanım için 200 saate, kablosuz uydu/radyo kullanımı için 20 saate kadar çalışma belirtilir. ESV126 hava hızı probu bağlıyken güç tüketimi arttığından saha süresi belirgin şekilde kısalır.HS Manager ve GIDAS TEA arasındaki fark nedir?
HS Manager cihazla birlikte veri indirme, değerlendirme ve raporlama için sunulur. GIDAS TEA opsiyonel olarak PMV/PPD, PHS ve IREQ/Dlim gibi daha ileri termal çevre analizlerini destekler.NOVEL teknik desteği
