Müşterinin ihtiyacı
Tesisin belirli noktalarında hedef gazın birikimini veya oksijen seviyesindeki değişimi zamanında görmek gerekir.
NOVEL · Ürün ve sistem çözümleri

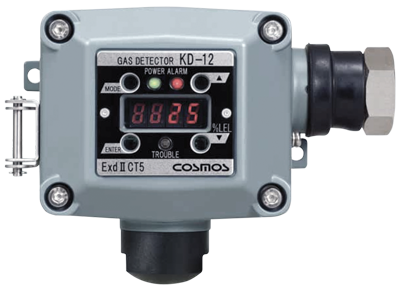

New Cosmos KD-12 Serisi
Gaz Dedektörleri - Sabit Tip Gaz Dedektörleri
Tüm Gazlar için Sabit Tip Gaz Dedektörü, Ekranlı ve Paslanmaz Çelik Kasa
New Cosmos KD12 oksijen,metan ve karbon dioksit başta olmak üzere pek çok patlayıcı gazın sızıntı veya eksikliğini tespit etmek için kullanılır. New Cosmos KD12 tespit edilmek istenen gazın konsantrasyonunu gösterir ve bu konsantrasyonu temsil eden 4-20 mA DC arası analog bir sinyali başka bir harici cihaza çıktı olarak gönderir. Belirlenmiş bir konsantrasyona ulaşıldığında kırmızı ışık ve alarm röleleri çalışmaya başlayarak, New Cosmos KD12’yi gaz konsantrasyonun takibi için ideal bir cihaz yapar.
Gas Tespit ve Alarm sistemlerinin sorunsuz çalışması için bakım son derece önemlidir. Cihazınızın bakım ve kalibrasyonuna mutlaka özen gösteriniz.
İhtiyaçtan çözüme
Kritik noktada sürekli gaz izleme kurun
New Cosmos KD-12 Serisi için seçim, ölçüm veya sistem çıktısının hangi iş kararında kullanılacağıyla başlar.
Ürünün sağladığı çıktı
Seçilen sensör ve yapılandırmaya ait gaz okumaları, alarm durumları ve desteklenen çıkışlar izleme sistemine bilgi sağlar.
Müşteriye sağladığı çözüm
Sensör seçimini, yerleşimi ve alarm eylem planını hedef gaz, olası kaçak kaynağı ve saha koşullarına göre oluşturun. Her gaz aynı sensörle ölçülemez.
Ürün Özellikleri
Kullanışlı, Kompakt, Hafif ve Dayanıklı Yapı
KD-12 benzer ürünlere kıyasla daha kompakt ve hafiftir, üstelik oldukça az yer kaplar. Böylece yapacağınız çalışmalarda cihazı konumlandırma konusunda problem yaşamazsınız. Aynı zamanda dayanıklı yapısı sayesinde ortam koşullarından etkilenmez. Sahip olduğu parlak dijital LED ekranı sayesinde gaz konsantrasyonu ve alarm göstergeleri kolayca okunur.Patlayıcı Riski olan Ortamlarda Çalışabilirlilik Özelliği (Exproof), HART, SIL2 Sertifikaları
Ürün tasarımı ve gaz sistemlerinin en önemli bileşeni olan gaz sensörü, yüksek kalite ve güvenilirlikle öne çıkan Japonya'nın ürünüdür.Basit ve Masrafsız Montaj
Sensör değişimi çok kolay biçimde yapılabilir, kalibrasyon ve diğer işlemler tek kişiyle gerçekleştirilebilir. Okuması kolay ekranıyla kalibrasyon yapan operatörün işini kolaylaştırır.IP65 Koruma Sınıfıyla Her Ortamda Kullanım
Dayanlıklı yapısının yanı sıra IP koruma sınıfına sahip olan cihaz, ayrıca toz ve su sıçramalarına karşı dayanıklı yapıya sahiptir. Yağmur ve dış etkenlerden kolaylıkla etkilenmez.Sensör Çeşitliliği ile Tüm Gaz İhtiyaçlarına Çözüm
Başta yanıcı gazlar, toksik gazlar ve oksijen olmak üzere birçok sensör çeşidini destekleyen modellere sahiptir. Tek cihaz ile bir çok sensör seçeneğini karşılayabildiğinden hem ekonomik hem de esnek bir çözüm sunmaktadır.Farklı Çalışma Uygulamalarına Uyum
Üretim sahaları, yakıt kullanılan ortamlar, atık su tesisleri, rafineriler, boru hatları, tanklar, elektrik santralleri gibi değişik uygulama alanlarında kullanılabilir. Tanker, mobil araç gibi hareket eden nesnelerin üzerine de uygulanabilir.
Ürün Dokümanları
Gaz Algılama ve Standart Yaklaşımı
Gaz algılama yaklaşımı: Gaz türü, hedef ölçüm aralığı, alarm amacı, örnekleme/difüzyon yöntemi, sensör prensibi ve saha atmosferi birlikte değerlendirilmelidir. Oksijen ölçümlerinde EN 50104; toksik gaz uygulamalarında EN 45544 serisi; yanıcı gaz ve patlayıcı atmosfer uygulamalarında EN/IEC 60079 serisi ilgili olabilir. Bu ifadeler modelin tüm standartlara sertifikalı olduğu anlamına gelmez; kesin uygunluk model kodu, hedef gaz ve sertifika versiyonuna göre ayrıca teyit edilmelidir.
Teknik Özellikler
KD-12A
Teknik Özellikler
| Sensör Tipi | Sıcak Tel Yarı-İletken Sensör |
|---|---|
| Algılanan Gaz | Yanıcı/Parlayıcı gazlar, toksik gazlar |
| Algılanan Gaz Aralığı | Özelliklerine Göre |
| Alarm Hassasiyeti | Parlayıcı Gazlar için: ±25% ayarlanan alarm değerine göre Toksik Gazlar için: ±30% ayarlanan alarm değerine göre |
| Çalışma Sıcaklığı/Nem | -100C ile +500C arası, %10 - %90 Relatif Nem |
| Boyutlar | 158 x 116 x 68 mm (çıkıntısı hariç) |
| Ağırlık | ~ 1,2kg |
| Ölçüm Metodu | Difüzyon |
| Alarm Bilgisi | Gaz alarmı: Kırmızı flaş uyarı ışığı Arıza alarmı: Sarı flaş uyarı ışığı (Sensör bozukluğu, voltaj arızası vb. nedenler için kullanılır) |
| Ekran | LCD Dijital LED Ekran |
| Bağlantı Çıkışları | Gaz konsantrasyonu analog sinyal ile iletilir, 4-20mA DC çıkış mevcuttur. |
| Güç Kaynağı | 24V DC (±20%) |
| Güvenlik Sınıfı | Ex d IIC T5 (TIIS) II 2 G ex db IIC T5 Gb (ATEX:Patlayıcı riskli ortamlarda çalışabilir) Ex db IIC T5 Gb (IECEx) |
| Koruma Sınıfı | IP65 Sınıfı (Su ve Toz geçirmezlik seviyesi) |
| Uygun Kablolama | Kablo Çapı: ø10-13 mm 5-iletimli kablo: CVV-S 1,25mm2 3-iletimli kablo: CVV-S 2mm2 veya 1,25mm2 |
KD-12B
| Sensör Tipi | Katalitik Yanmalı Sensör |
|---|---|
| Algılanan Gaz | Yanıcı/Parlayıcı gazlar, toksik gazlar |
| Algılanan Gaz Aralığı | Özelliklerine Göre |
| Alarm Hassasiyeti | Parlayıcı Gazlar için: ±25% ayarlanan alarm değerine göre Toksik Gazlar için: ±30% ayarlanan alarm değerine göre |
| Çalışma Sıcaklığı/Nem | -100C ile +500C arası, %10 - %90 Relatif Nem |
| Boyutlar | 158 x 116 x 68 mm (çıkıntısı hariç) |
| Ağırlık | ~ 1,2kg |
| Ölçüm Metodu | Difüzyon |
| Alarm Bilgisi | Gaz alarmı: Kırmızı flaş uyarı ışığı Arıza alarmı: Sarı flaş uyarı ışığı (Sensör bozukluğu, voltaj arızası vb. nedenler için kullanılır) |
| Ekran | LCD Dijital LED Ekran |
| Bağlantı Çıkışları | Gaz konsantrasyonu analog sinyal ile iletilir, 4-20mA DC çıkış mevcuttur. |
| Güç Kaynağı | 24V DC (±20%) |
| Güvenlik Sınıfı | Ex d IIC T5 (TIIS) II 2 G ex db IIC T5 Gb (ATEX:Patlayıcı riskli ortamlarda çalışabilir) Ex db IIC T5 Gb (IECEx) |
| Koruma Sınıfı | IP65 Sınıfı (Su ve Toz geçirmezlik seviyesi) |
| Uygun Kablolama | Kablo Çapı: ø10-13 mm 5-iletimli kablo: CVV-S 1,25mm2 3-iletimli kablo: CVV-S 2mm2 veya 1,25mm2 |
KD-12C
| Sensör Tipi | Termal İletkenlik |
|---|---|
| Algılanan Gaz | Hidrojen (H2), Helyum (He), Karbondioksit (CO2) |
| Algılanan Gaz Aralığı | Özelliklerine Göre |
| Alarm Hassasiyeti | Parlayıcı Gazlar için: ±25% ayarlanan alarm değerine göre Toksik Gazlar için: ±30% ayarlanan alarm değerine göre |
| Çalışma Sıcaklığı/Nem | -100C ile +500C arası, %10 - %90 Relatif Nem |
| Boyutlar | 158 x 116 x 68 mm (çıkıntısı hariç) |
| Ağırlık | ~ 1,2kg |
| Ölçüm Metodu | Difüzyon |
| Alarm Bilgisi | Gaz alarmı: Kırmızı flaş uyarı ışığı Arıza alarmı: Sarı flaş uyarı ışığı (Sensör bozukluğu, voltaj arızası vb. nedenler için kullanılır) |
| Ekran | LCD Dijital LED Ekran |
| Bağlantı Çıkışları | Gaz konsantrasyonu analog sinyal ile iletilir, 4-20mA DC çıkış mevcuttur. |
| Güç Kaynağı | 24V DC (±20%) |
| Güvenlik Sınıfı | Ex d IIC T5 (TIIS) II 2 G ex db IIC T5 Gb (ATEX:Patlayıcı riskli ortamlarda çalışabilir) Ex db IIC T5 Gb (IECEx) |
| Koruma Sınıfı | IP65 Sınıfı (Su ve Toz geçirmezlik seviyesi) |
| Uygun Kablolama | Kablo Çapı: ø10-13 mm 5-iletimli kablo: CVV-S 1,25mm2 3-iletimli kablo: CVV-S 2mm2 veya 1,25mm2 |
KD-12R
| Sensör Tipi | Non-dispersive Kızılötesi Sensörü |
|---|---|
| Algılanan Gaz | Metan (CH4), Karbondioksit (CO2) |
| Algılanan Gaz Aralığı | Özelliklerine Göre |
| Alarm Hassasiyeti | ±25% ayarlanan alarm değerine göre |
| Çalışma Sıcaklığı/Nem | -100C ile +500C arası, %10 - %90 Relatif Nem |
| Boyutlar | 158 x 120 x 68 mm (çıkıntısı hariç) |
| Ağırlık | ~ 1,3kg |
| Ölçüm Metodu | Difüzyon |
| Alarm Bilgisi | Gaz alarmı: Kırmızı flaş uyarı ışığı Arıza alarmı: Sarı flaş uyarı ışığı (Sensör bozukluğu, voltaj arızası vb. nedenler için kullanılır) |
| Ekran | LCD Dijital LED Ekran |
| Bağlantı Çıkışları | Gaz konsantrasyonu analog sinyal ile iletilir, 4-20mA DC çıkış mevcuttur. |
| Güç Kaynağı | 24V DC (±20%) |
| Güvenlik Sınıfı | Ex d IIC T5 (TIIS) II 2 G ex db IIC T5 Gb (ATEX:Patlayıcı riskli ortamlarda çalışabilir) Ex db IIC T5 Gb (IECEx) |
| Koruma Sınıfı | IP65 Sınıfı (Su ve Toz geçirmezlik seviyesi) |
| Uygun Kablolama | Kablo Çapı: ø10-13 mm 5-iletimli kablo: CVV-S 1,25mm2 3-iletimli kablo: CVV-S 2mm2 veya 1,25mm2 |
KD-12D
| Sensör Tipi | Elektrokimyasal Sensör |
|---|---|
| Algılanan Gaz | Karbonmonoksit (CO) Hidrojen Sülfür(H2S) |
| Algılanan Gaz Aralığı | Karbonmonoksit (CO)için: 0-100ppm, 0-150ppm ya da 0-250ppm Hidrojen Sülfür(H2S) için: 0-30ppm ya da 0-50ppm |
| Alarm Hassasiyeti | ±30% ayarlanan alarm değerine göre |
| Çalışma Sıcaklığı/Nem | -100C ile +400C arası, %30 - %85 Relatif Nem |
| Boyutlar | 158 x 120 x 68 mm (çıkıntısı hariç) |
| Ağırlık | ~ 1,3kg |
| Ölçüm Metodu | Difüzyon |
| Alarm Bilgisi | Gaz alarmı: Kırmızı flaş uyarı ışığı Arıza alarmı: Sarı flaş uyarı ışığı (Sensör bozukluğu, voltaj arızası vb. nedenler için kullanılır) |
| Ekran | LCD Dijital LED Ekran |
| Bağlantı Çıkışları | Gaz konsantrasyonu analog sinyal ile iletilir, 4-20mA DC çıkış mevcuttur. |
| Güç Kaynağı | 24V DC (±20%) |
| Güvenlik Sınıfı | Ex d IIC T5 (TIIS) II 2 G ex db IIC T5 Gb (ATEX:Patlayıcı riskli ortamlarda çalışabilir) Ex db IIC T5 Gb (IECEx) |
| Koruma Sınıfı | IP65 Sınıfı (Su ve Toz geçirmezlik seviyesi) |
| Uygun Kablolama | Kablo Çapı: ø10-13 mm 5-iletimli kablo: CVV-S 1,25mm2 3-iletimli kablo: CVV-S 2mm2 veya 1,25mm2 |
KD-12O
| Sensör Tipi | Galvanik Sensör |
|---|---|
| Algılanan Gaz | Oksijen (O2) |
| Algılanan Gaz Aralığı | 0-25 %vol |
| Alarm Hassasiyeti | ±1.0 %vol ayarlanan alarm değerine göre |
| Çalışma Sıcaklığı/Nem | 00C ile +400C arası, %30 - %85 Relatif Nem |
| Boyutlar | 158 x 120 x 68 mm (çıkıntısı hariç) |
| Ağırlık | ~ 1,3kg |
| Ölçüm Metodu | Difüzyon |
| Alarm Bilgisi | Gaz alarmı: Kırmızı flaş uyarı ışığı Arıza alarmı: Sarı flaş uyarı ışığı (Sensör bozukluğu, voltaj arızası vb. nedenler için kullanılır) |
| Ekran | LCD Dijital LED Ekran |
| Bağlantı Çıkışları | Gaz konsantrasyonu analog sinyal ile iletilir, 4-20mA DC çıkış mevcuttur. |
| Güç Kaynağı | 24V DC (±20%) |
| Güvenlik Sınıfı | Ex d IIC T5 (TIIS) II 2 G ex db IIC T5 Gb (ATEX:Patlayıcı riskli ortamlarda çalışabilir) Ex db IIC T5 Gb (IECEx) |
| Koruma Sınıfı | IP65 Sınıfı (Su ve Toz geçirmezlik seviyesi) |
| Uygun Kablolama | Kablo Çapı: ø10-13 mm 5-iletimli kablo: CVV-S 1,25mm2 3-iletimli kablo: CVV-S 2mm2 veya 1,25mm2 |
Sektörler
Alternatif Ürünler
İhtiyacınıza uygun alternatifi seçerek ürün detaylarını ve teknik özelliklerini inceleyebilirsiniz.
Sık Sorulan Sorular
New Cosmos KD-12 Serisi seçilirken hangi bilgiler paylaşılmalı?
Hedef ölçüm veya haberleşme amacı, kullanım ortamı, gereken aralık/kapasite ve kayıt beklentisini paylaşın. NOVEL, bu sayfadaki model ve konfigürasyon bilgileri üzerinden uygun seçeneği değerlendirmenize yardımcı olur.
Aksesuar ve teknik belgeleri nereden inceleyebilirim?
Bu sayfanın teknik özellikler, belgeler ve varsa aksesuarlar bölümlerindeki bilgileri kullanın. Teklif talebinizde model, adet ve kullanım senaryosunu belirtin; uyumluluk sipariş öncesinde doğrulanmalıdır.
