TSI Quest Edge 8 Gürültü Dozimetresi
TSI Quest Edge 8 ATEX / IECEx Kişisel Gürültü Dozimetresi
İş Güvenliği ve Çevresel Ölçüm Cihazları

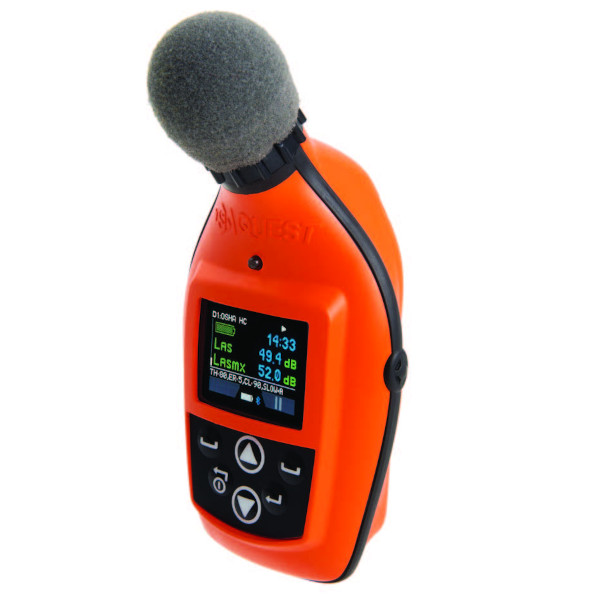

TSI Quest Edge 8 ATEX / IECEx Kişisel Gürültü Dozimetresi
TSI Quest Edge 8, patlayıcı atmosfer riski bulunan endüstriyel sahalarda çalışanların kişisel gürültü maruziyetini güvenli şekilde izlemek için geliştirilmiş intrinsically safe bir kişisel gürültü dozimetresidir. ATEX ve IECEx sertifikasyonunun yanında dört bağımsız yapılandırılabilir dozimetre, BLE5 Bluetooth®, 1/1 oktav bant analizi, sesli not, olay ses kaydı ve TSI Detection Management Software (DMS) iş akışı sunar. Madencilik, petrol-doğalgaz, rafineri, kimya ve diğer tehlikeli alan uygulamalarında kişisel gürültü maruziyetinin ayrıntılı değerlendirilmesini destekler.
İhtiyaçtan çözüme
Gürültüyü iş ve çalışma süresiyle ilişkilendirin
TSI Quest Edge 8 Gürültü Dozimetresi için seçim, ölçüm veya sistem çıktısının hangi iş kararında kullanılacağıyla başlar.
Ürünün sağladığı çıktı
Seçilen modelin desteklediği ses seviyesi, maruziyet veya analiz göstergeleri saha koşullarıyla birlikte kaydedilir.
Müşteriye sağladığı çözüm
Öncelikli kaynakları, ayrıntılı ölçüm ihtiyacını ve kontrol önlemlerini belirleyin. Dozimetre ile ses seviye ölçerin kullanım amacını ve akustik kalibrasyon gereksinimini ayrı değerlendirin.
ATEX / IECEx Intrinsically Safe Kişisel Gürültü Dozimetresi
Türkiye Tek Yetkili TSI Distribütörü: NOVEL Ltd.
Ürün seçimi, satış, teknik destek, eğitim ve satış sonrası hizmetleri için NOVEL ile iletişime geçebilirsiniz.
Ürün seçimi, satış, teknik destek, eğitim ve satış sonrası hizmetleri için NOVEL ile iletişime geçebilirsiniz.
Ürün Özellikleri
BLE5 Bluetooth ve Edge dB mobil uygulaması ile saha çalışmasının yönetimini destekler.
Dört bağımsız yapılandırılabilir sanal dozimetre ile farklı maruziyet kriterlerini aynı çalışmada değerlendirmeye yardımcı olur.
1/1 oktav bant veri toplama, sesli not ve olay ses kaydı gibi gelişmiş analiz fonksiyonları sunar.
Ürün Dokümanları
Ölçüm ve Standart Yaklaşımı
TSI Quest Edge 8, ANSI S1.25 ve IEC 61252 kişisel gürültü dozimetresi standartlarının yanında ATEX / IECEx intrinsically safe sertifikasyonuyla tehlikeli alan uygulamalarına yönelik geliştirilmiştir. Türkiye'de çalışanların kişisel gürültü maruziyetinin değerlendirilmesinde kullanılan TS EN ISO 9612 ise bir cihaz sertifikası değil, ölçüm stratejisini ve saha uygulamasını tanımlayan yöntem standardıdır. Edge 8; kişisel maruziyet ölçümü, dört bağımsız dozimetre profili, RMS/Peak, dose, TWA, 1/1 oktav, ham veri ve DMS raporlama iş akışını tehlikeli saha gereksinimleriyle birleştirir.
Resmi kaynak: İSGÜM – Laboratuvar Yetkilendirme ve TS EN ISO 9612 iş hijyeni gürültü kaynakları ↗
Ürün Videoları
Videoyu İzleyin ↗
Teknik Özellikler
Teknik Özellikler
Teknik Tablo 1
| Model | EG8 / EG8-BT / EG8M-BT |
|---|---|
| Bağlantı | EdgeConnect docking üzerinden USB; Bluetooth modellerinde BLE 5 / Edge dB uygulaması |
| Sanal Dozimetre | 4 bağımsız yapılandırılabilir |
| Frekans Analizi | 1/1 oktav bant analizi |
| Mikrofon | 1/2 inç MEMS, sahada değiştirilebilir mikrofon |
| Veri Yönetimi | Edge dB mobil uygulaması ve TSI DMS |
| Ölçüm Aralığı | 70–140 dB RMS; 110–143 dB Peak |
| Patlayıcı Ortam | ATEX / IECEx intrinsically safe |
| Koruma | IP65 |
| RMS Ölçüm Aralığı | 70–140 dB |
| Peak Ölçüm Aralığı | 110–143 dB |
| RMS Frekans Ağırlıklandırması | A veya C |
| Peak Ağırlıklandırması | C veya Z |
| Zaman Ağırlıklandırması | Fast veya Slow |
| Bağımsız Dozimetre | 4 bağımsız dozimetre |
| Threshold | 70–90 dB, 1 dB adımlarla veya kapalı |
| Exchange Rate | Her dozimetre için bağımsız 3 dB, 4 dB veya 5 dB |
| Criterion Level | 70–90 dB, 1 dB adımlarla |
| Standartlar | ANSI S1.25-1991 (R2017); IEC 61252:1993 + AMD1:2000 + AMD2:2017 |
| ATEX / IECEx | ATEX Directive 2014/34/EU; Ex ia IIC T4 Ga; Ex ia I Ma; IECEx UL24.0016; ATEX UL 24ATEX3178 |
| Batarya | Şarj edilebilir Li-Polymer; ekran kapalıyken nominal 30 saat |
| Hafıza | Dakikada bir log ile 100 güne kadar kayıt kapasitesi |
| Koruma Sınıfı | IP65 |
| Boyut / Ağırlık | 123,4 × 59,2 × 32 mm / 4,16 oz (yaklaşık 118 g) |
| Gelişmiş Fonksiyonlar | Pause Study, Voice Notes, olay ses kaydı, Ceiling Count, 1/1 oktav analizi ve DMS raporlama |
Teknik Tablo 2
| İSGÜM / TS EN ISO 9612 Yaklaşımı | İSGÜM'ün laboratuvar yetkilendirme kaynaklarında kişisel gürültü maruziyeti için TS EN ISO 9612 görev tabanlı, iş tabanlı ve tam gün ölçüm yaklaşımı kullanılır. İş analizi, uygun ölçüm stratejisi, ölçüm, belirsizlik değerlendirmesi ve raporlama birlikte yürütülmelidir. |
|---|---|
| Kişisel Maruziyet Ölçümü | Mesleki maruziyet sınır değerleriyle karşılaştırma için kişisel gürültü maruziyetinin çalışanın işitme bölgesine yakın noktadan izlenmesi gerekir. Edge 8 omuzda taşınan kişisel dozimetre yapısıyla vardiya ve görev bazlı ölçümleri destekler. |
| Dört Bağımsız Dozimetre | Edge 8 aynı anda dört bağımsız dozimetre profili çalıştırabilir; threshold, exchange rate ve criterion level parametreleri kurum prosedürüne veya farklı değerlendirme kriterlerine göre bağımsız yapılandırılabilir. |
| ATEX / IECEx Tehlikeli Alan | Edge 8'in güncel TSI teknik föyünde ATEX Directive 2014/34/EU ve IECEx sertifikasyonları belirtilir. Cihaz Ex ia IIC T4 Ga ve Ex ia I Ma kapsamlarını destekler. Kullanım öncesinde saha zone sınıfı, gaz grubu, sıcaklık sınıfı ve güncel sertifika kapsamı ayrıca doğrulanmalıdır. |
| ISO 9612 İçin Ölçüm Verileri | RMS, dose, TWA, LAVG/LEQ, peak, maksimum/minimum değerler ve time-history kayıtları kişisel maruziyet değerlendirmesinde kullanılabilir. 1/1 oktav analizi gürültünün frekans bileşiminin ve kontrol önlemlerinin değerlendirilmesine ek veri sağlar. |
| Kalibrasyon ve Saha Kontrolü | Ölçüm öncesi ve sonrası akustik doğrulama uygun kalibratör ve geçerli saha prosedürüyle yapılmalıdır. Tehlikeli alanda kullanılacak aksesuar ve işlemler için üretici güvenlik talimatları ve saha prosedürü ayrıca dikkate alınmalıdır. |
| Ham Veri ve Kayıt | Edge 8 dakikada bir log ile 100 güne kadar kayıt kapasitesi sunar. Ölçüm verileri EdgeConnect ve DMS üzerinden saklanabilir, analiz edilebilir ve raporlanabilir. |
| Türkiye Uygulaması | TS EN ISO 9612 metodunda cihaz standardı tek başına yeterli değildir. Kalibrasyon, mikrofon konumu, görev süreleri, belirsizlik hesabı ve laboratuvar prosedürüyle birlikte; ATEX/IECEx sahalarında ayrıca tesisin tehlikeli alan sınıflandırmasıyla uygunluk doğrulanmalıdır. |
Akustik Kalibrasyon ve Uygun Adaptörler
Ölçüm öncesi/sonrası saha kontrolü için üreticinin belirttiği kalibratör ve mikrofona uygun adaptörü kullanın. Edge 7/8 için 114 dB / 1 kHz uygulanır. Saha kontrolü, cihaz ve kalibratörün periyodik laboratuvar kalibrasyonunun yerini tutmaz.
AC-300
AcoustiCal AC-300 Class 1 Kalibratör
Üreticinin desteklediği mikrofon ve uygun adaptörle ölçüm öncesi/sonrası akustik kontrol. Seviye, mikrofon tipi ve ortam düzeltmeleri cihaz kılavuzuna göre seçilir.
Modele özel halka
Edge 7/8 Kalibrasyon Adaptör Halkası
Dozimetreye uygun üretici halkasıyla 114 dB / 1 kHz ayarı kullanılır. Mevcut mikrofon ve halka tipi teklif sırasında eşleştirilir.
Sektörler
Alternatif Ürünler
İhtiyacınıza uygun alternatifi seçerek ürün detaylarını ve teknik özelliklerini inceleyebilirsiniz.
TSI Quest Edge 8 Hakkında Sık Sorulan Sorular
Edge 8 hangi gürültü dozimetresi standartlarını karşılar?
TSI'nin güncel teknik föyünde Edge 8 için ANSI S1.25-1991 (R2017) ve IEC 61252:1993+AMD1:2000+AMD2:2017 kişisel gürültü dozimetresi / kişisel ses maruziyet ölçer standartları belirtilmektedir.
Edge 8 ATEX ve IECEx sertifikalı mıdır?
Evet. TSI'nin güncel Edge 8 teknik föyünde ATEX Directive 2014/34/EU ve IECEx sertifikasyonları, Ex ia IIC T4 Ga ve Ex ia I Ma işaretlemeleri ile sertifika numaraları belirtilmektedir. Uygulamadaki zone ve gaz grubu uygunluğu satın alma ve saha kullanımı öncesinde güncel sertifika üzerinden doğrulanmalıdır.
Edge 8 TS EN ISO 9612 kişisel gürültü ölçümlerinde kullanılabilir mi?
Edge 8 kişisel gürültü maruziyetinin çalışan üzerinde vardiya ve görev bazında izlenmesine yönelik bir dozimetredir. TS EN ISO 9612 bir cihaz sertifikası değil ölçüm stratejisi ve hesaplama standardıdır; saha uygulamasında cihaz standardı, kalibrasyon, mikrofon konumu, görev süreleri ve laboratuvar prosedürü birlikte uygulanmalıdır.
Edge 8 verileri nasıl aktarılır ve raporlanır?

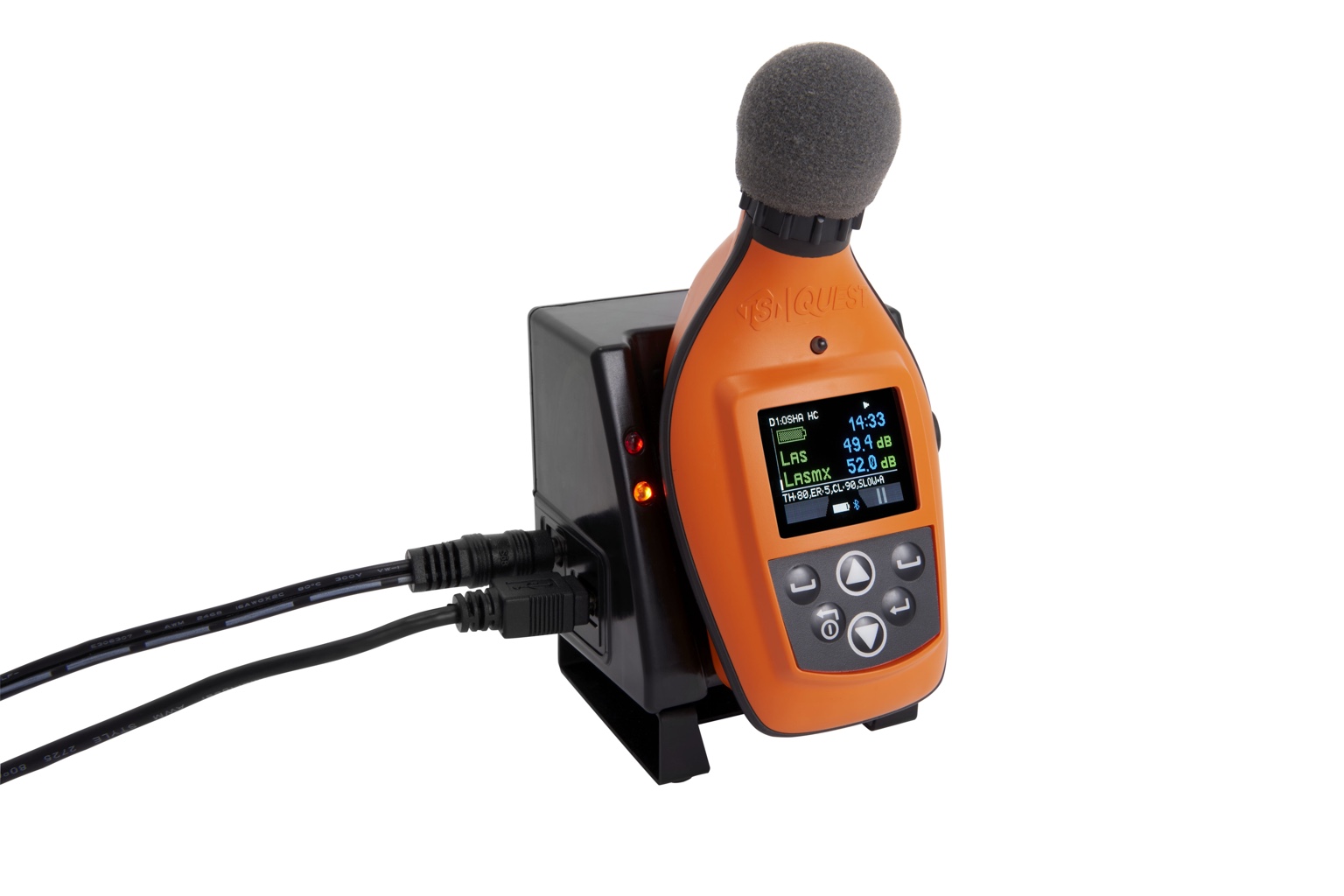

Edge 8 ölçüm verileri EdgeConnect docking istasyonu üzerinden USB ile TSI Detection Management Software (DMS) yazılımına aktarılabilir. Bluetooth modellerinde BLE 5 ve Edge dB uygulaması saha sırasında güvenli mesafeden izleme ve kontrolü destekler.
