Müşterinin ihtiyacı
Tesisin belirli noktalarında hedef gazın birikimini veya oksijen seviyesindeki değişimi zamanında görmek gerekir.
NOVEL · Ürün ve sistem çözümleri

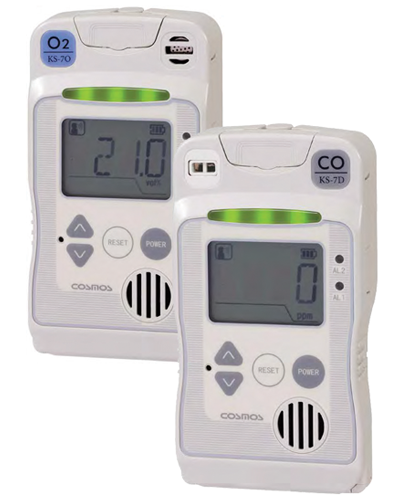

New Cosmos KS-7 Serisi
Sabit Tip Gaz Dedektörleri
Oksijen, Karbonmonoksit ve Karbondioksit İzleme için Ekranlı ve Dahili Alarmlı Sabit Gaz Dedektörleri
İhtiyaçtan çözüme
Kritik noktada sürekli gaz izleme kurun
New Cosmos KS-7 Serisi için seçim, ölçüm veya sistem çıktısının hangi iş kararında kullanılacağıyla başlar.
Ürünün sağladığı çıktı
Seçilen sensör ve yapılandırmaya ait gaz okumaları, alarm durumları ve desteklenen çıkışlar izleme sistemine bilgi sağlar.
Müşteriye sağladığı çözüm
Sensör seçimini, yerleşimi ve alarm eylem planını hedef gaz, olası kaçak kaynağı ve saha koşullarına göre oluşturun. Her gaz aynı sensörle ölçülemez.

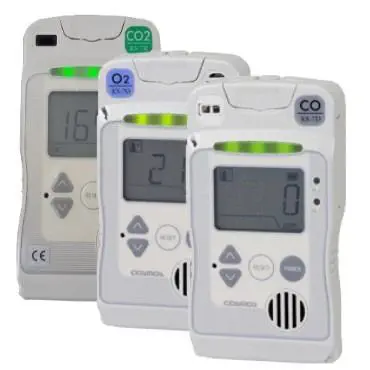

New Cosmos KS-7 serisi; hedef gaza göre seçilen KS-7O oksijen (O2), KS-7D karbonmonoksit (CO) ve KS-7R karbondioksit (CO2) modellerinden oluşan, kompakt ve sabit difüzyon tipi gaz algılama ailesidir. Her model tek bir hedef gaz için tasarlanmıştır. Büyük LCD ekran, dahili sesli ve görsel alarm, kompakt gövde ve dış sistemlere bağlantı seçenekleri sayesinde temiz odalar, laboratuvarlar, üretim alanları, teknik odalar, kapalı çalışma alanları ve benzeri ATEX dışı uygulamalarda sürekli gaz güvenliği izleme amacıyla kullanılabilir.
Ürün Özellikleri
- Tek Noktalı Sabit Gaz İzleme: Sensör ve alarm ünitesi aynı kompakt gövdede bulunur; hedef gaza göre O2, CO veya CO2 modeli seçilir.
- Geniş LCD Ekran: Gaz konsantrasyonunu sahada doğrudan izlemeyi kolaylaştıran arka aydınlatmalı dijital ekran.
- Sesli ve Görsel Alarm: Alarm seviyelerinde LED göstergeler ve en az 70 dB/1 m sesli uyarı ile yerel ikaz.
- 4-20 mA ve Röle Entegrasyonu: Gaz konsantrasyonu analog sinyali ve alarm kontakları üzerinden PLC, BMS, otomasyon veya harici alarm sistemlerine bağlantı imkânı.
- Opsiyonel Batarya Yedekleme: KS-7O ve KS-7D modellerinde opsiyonel batarya ünitesi ile elektrik kesintilerinde yaklaşık 350 saate kadar yedek çalışma sağlanabilir. Batarya/yedek çalışma sırasında bazı dış çıkış fonksiyonları AC/DC beslemeye göre farklı davranabilir.
- Kompakt ve Hafif Yapı: Yaklaşık W82 × H150 × D35 mm gövde ve yaklaşık 0,3 kg ağırlık ile duvar tipi sabit montaja uygun tasarım.
- Japonya Üretimi: New Cosmos Electric Co., Ltd. tarafından endüstriyel gaz algılama uygulamaları için geliştirilmiştir.
Hangi KS-7 Modelini Seçmelisiniz?
KS-7O — Oksijen (O₂)Azot, argon ve benzeri inert gazların ortam oksijenini düşürmesi sonucu oluşabilecek oksijen yetersizliği riskinin izlenmesi için uygundur. 0-25,0 veya 0-50,0 vol% aralık seçenekleri.
KS-7D — Karbonmonoksit (CO)Yanma kaynaklı CO riskinin izlenmesi için; kazan daireleri, üretim alanları, teknik hacimler ve benzeri sabit nokta uygulamalarında kullanılabilir.
KS-7R — Karbondioksit (CO₂)CO₂ birikiminin izlenmesi gereken laboratuvar, temiz oda, proses veya kapalı çalışma alanları için NDIR sensörlü çözüm. 0-5000 ppm ölçüm aralığı.
Azot Kaçağı ve Oksijen Yetersizliği İzleme
Azotu doğrudan ölçmek yerine oksijen düşüşünü izleme: N2, Ar ve benzeri inert gazlar kapalı bir hacme yayıldığında ortam havasındaki oksijen oranını seyrelterek tehlikeli seviyelere düşürebilir. Bu tür uygulamalarda hedef, çoğu zaman inert gaz konsantrasyonunu doğrudan ölçmek değil, çalışma alanındaki O2 seviyesinin güvenli eşiklerin altına düşmesini hızlı ve sürekli biçimde algılamaktır. KS-7O bu amaç için uygun sabit tip modeldir. Nihai cihaz adedi ve montaj noktaları; oda hacmi, gaz kaynağı, olası kaçak noktaları, havalandırma düzeni, gazın yayılım davranışı ve saha risk değerlendirmesine göre belirlenmelidir.
Ürün Broşürleri
Ürün Kullanım Kılavuzu - Manual
Kurulum ve Sistem Tasarımı için Dikkat Edilecek Noktalar
Gazın KaynağıTüp, manifold, proses hattı, ekipman veya yanma kaynağının konumu montaj planının başlangıç noktasıdır.
HavalandırmaMekanik ve doğal hava akımları gazın birikme ve dağılma yönünü değiştirebilir.
Dedektör AdediTek cihaz her saha için yeterli olmayabilir; alan hacmi, bölmeler ve risk noktaları birlikte değerlendirilmelidir.
Alarm SenaryosuYalnız yerel sesli/görsel alarm mı, yoksa siren, flaşör, PLC, BMS veya merkezi panel bağlantısı mı gerektiği belirlenmelidir.
Saha SınıflandırmasıKS-7 serisi Ex-proof değildir. ATEX/Ex alanlarda sertifikalı alternatif ürün seçilmelidir.
Bakım ve KalibrasyonGaz algılama sistemi, üreticinin bakım ve periyodik kontrol talimatlarına göre işletilmelidir.
Ölçülebilen Gazlar
KS-7O oksijen, KS-7D karbonmonoksit içindir; ayrı modellerdir. CO₂ için KS-7R seçilir.
Başlıca Uygulama Alanları
Laboratuvar ve AR-GEGaz tüpleri, inert gaz hatları ve CO₂ kullanılan çalışma alanlarında sürekli ortam izleme.
Temiz Oda ve Üretim AlanlarıOksijen yetersizliği, CO veya CO₂ riskinin bulunduğu kontrollü iç ortamlar.
Teknik OdalarAzot, argon, CO₂ veya yanma proseslerinin bulunduğu ekipman ve gaz dağıtım hacimleri.
Gıda ve İçecekCO₂ kullanılan prosesler, depolama alanları ve gaz tüpü/manifold çevreleri.
Endüstriyel TesislerCO oluşumu veya inert gaz kaynaklı O₂ düşüşü riski bulunan sabit nokta uygulamaları.
Sağlık ve AraştırmaGaz kullanılan teknik bölümler, araştırma laboratuvarları ve destek alanları.
Gaz Algılama ve Standart Yaklaşımı
Gaz algılama yaklaşımı: Hedef gaz, ölçüm aralığı, alarm amacı, difüzyon/örnekleme yöntemi, sensör prensibi, saha sınıflandırması, havalandırma ve montaj noktası birlikte değerlendirilmelidir. Oksijen uygulamalarında EN 50104, toksik gaz uygulamalarında EN 45544 serisi ve patlayıcı atmosferlerde EN/IEC 60079 serisi proje değerlendirmesinde ilgili olabilir. Bu atıflar KS-7 serisinin tüm standartlara sertifikalı olduğu anlamına gelmez; kesin uygunluk model, hedef gaz, kullanım alanı ve güncel sertifika dokümanına göre teyit edilmelidir.
Teknik Özellikler
KS-7O
KS-7O Teknik Özellikler
| Algılanan Gaz | Oksijen (O2) |
|---|---|
| Sensör / Algılama Prensibi | Galvanik hücre sensörü |
| Algılama Yöntemi | Difüzyon tipi |
| Ölçüm Aralığı | 0-25.0 vol% veya 0-50.0 vol% |
| Gösterge | Arka aydınlatmalı LCD; 0.1 vol% çözünürlük |
| Alarm Değerleri | F.S. 25.0 vol%: AL1 19.0 vol%, AL2 18.0 vol% F.S. 50.0 vol%: AL1 18.0 vol% alt alarm, AL2 25.0 vol% üst alarm Alarm değerleri üretici dokümanına göre ayarlanabilir. |
| Gösterge Hassasiyeti | 25.0 vol% ve altında: ±0.7 vol% 25.1 vol% ve üzerinde: ±3.0 vol% |
| Alarm Gecikmesi | 20±2°C koşulunda test şartlarına göre 18.0 vol% seviyesine 5 saniye içinde ulaşma kriteri |
| Bağlantı Çıkışları | DC 4-20 mA gaz konsantrasyonu analog çıkışı; 1. ve 2. seviye gaz alarm röle kontakları ve hata kontağı |
| Güç Kaynağı | DC 24 V ±10% veya AC 100 V ±10%, 50/60 Hz; opsiyonel batarya ünitesi |
| Opsiyonel Yedek Çalışma | Opsiyonel batarya ile yaklaşık 350 saate kadar. Batarya/yedek çalışma sırasında dış çıkışların davranışı standart AC/DC kullanımından farklı olabilir. |
| Çalışma Sıcaklığı / Nem | -10…+40°C / %30…85 RH, yoğuşmasız ve ani değişim olmadan |
| Boyut / Ağırlık | W82 × H150 × D35 mm (çıkıntılar hariç) / yaklaşık 0.3 kg |
| Patlamaya Karşı Koruma | Ex-proof / ATEX değildir; tehlikeli bölgelere kurulmaz. |
| Üretim Yeri | Japonya |
KS-7O uygulama notu: Özellikle azot, argon veya benzeri inert gaz kullanılan kapalı alanlarda, inert gazın kendisini değil ortam oksijenindeki düşüşü sürekli izlemek için tercih edilebilir. Sensör konumu ve cihaz adedi saha risk değerlendirmesine göre belirlenmelidir.
KS-7D
KS-7D Teknik Özellikler
| Algılanan Gaz | Karbonmonoksit (CO) |
|---|---|
| Sensör / Algılama Prensibi | Elektrokimyasal sensör |
| Algılama Yöntemi | Difüzyon tipi |
| Ölçüm Aralığı | 0-75 ppm, 0-150 ppm, 0-250 ppm veya 0-400 ppm |
| Gösterge | Arka aydınlatmalı 4 haneli LCD; 1 ppm çözünürlük |
| Alarm Değerleri | 0-75 ppm: 25 / 50 ppm 0-150 ppm: 50 / 100 ppm 0-250 ppm: 50 / 150 ppm 0-400 ppm: 50 / 150 ppm |
| Alarm Gecikmesi | Üretici test gazı koşullarında alarmın 60 saniye içinde oluşması |
| Bağlantı Çıkışları | DC 4-20 mA gaz konsantrasyonu analog çıkışı; 1. ve 2. seviye gaz alarm röle kontakları |
| Güç Kaynağı | DC 24 V ±10% veya AC 100 V ±10%, 50/60 Hz; opsiyonel batarya ünitesi |
| Opsiyonel Yedek Çalışma | Opsiyonel batarya ile yaklaşık 350 saate kadar. Batarya/yedek çalışma sırasında bazı dış çıkış fonksiyonları standart beslemeye göre farklıdır. |
| Çalışma Sıcaklığı / Nem | -5…+40°C / %30…85 RH, yoğuşmasız ve ani değişim olmadan |
| Boyut / Ağırlık | W82 × H150 × D35 mm (çıkıntılar hariç) / yaklaşık 0.3 kg |
| Üretim Yeri | Japonya |
KS-7R
KS-7R Teknik Özellikler
| Algılanan Gaz | Karbon Dioksit (CO2) |
|---|---|
| Sensör / Algılama Prensibi | NDIR (non-dispersive infrared / dağılmayan kızılötesi) |
| Algılama Yöntemi | Difüzyon tipi |
| Ölçüm Aralığı | 0-5000 ppm; minimum algılanabilir konsantrasyon 360 ppm |
| Gösterge | Arka aydınlatmalı 4 haneli LCD; 5 ppm çözünürlük |
| Alarm Değerleri | AL1: 2000 ppm AL2: 5000 ppm |
| Gösterge Hassasiyeti | 0…+40°C: ±5% F.S.; bu aralık dışındaki belirtilen çalışma sıcaklıklarında ±10% F.S. (360-5000 ppm aralığında) |
| Tepki Süresi | T50: 50 s, T60: 60 s, T90: 90 s |
| Bağlantı Çıkışları | DC 4-20 mA analog çıkış; 1. ve 2. seviye gaz alarm kontakları ve hata kontağı |
| Güç Kaynağı | DC 24 V ±10% |
| Çalışma Sıcaklığı / Nem | -10…+50°C / %0…85 RH, yoğuşmasız ve ani değişim olmadan |
| Boyut / Ağırlık | W82 × H150 × D35 mm / yaklaşık 300 g |
| Uygunluk | EMC / CE |
| Üretim Yeri | Japonya |
KS-7R ölçüm notu: Üretici, 360 ppm değerini minimum algılanabilir konsantrasyon olarak belirtir ve cihazın 360 ppm'in altındaki CO2 ortamlarında kullanılmamasını ister. 5000 ppm değeri bu modelin ikinci alarm ayarıdır; genel bir “Dünya Sağlık Örgütü limiti” olarak değerlendirilmemelidir.
Sektörler
Alternatif ve Tamamlayıcı Ürünler
Uygulama şartları, tehlikeli alan sınıflandırması veya merkezi kontrol ihtiyacına göre aşağıdaki çözümler de değerlendirilebilir.
New Cosmos V3Birden fazla sabit dedektörün merkezi izlenmesi ve alarm yönetimi için gaz kontrol paneli çözümü.
New Cosmos KD-12 SerisiTehlikeli alan ve farklı gaz seçenekleri gerektiren endüstriyel uygulamalar için alternatif sabit dedektör ailesi.
Sabit Tip Gaz Ölçüm DedektörleriNOVEL portföyündeki diğer sabit gaz dedektörleri ve gaz alarm sistemi seçeneklerini karşılaştırın.
Sık Sorulan Sorular
KS-7 serisi aynı anda O₂, CO ve CO₂ ölçer mi?
Hayır. Seride hedef gaza göre ayrı modeller bulunur: KS-7O oksijen, KS-7D karbonmonoksit ve KS-7R karbondioksit içindir. Bir sahada birden fazla gaz riski varsa gerekli modeller ayrı ayrı değerlendirilir.
Azot kaçağında oksijen düşmesini izlemek için hangi model kullanılır?
Azotun kendisini ölçmek yerine ortam havasındaki oksijen azalmasını izlemek amaçlanıyorsa KS-7O uygun modeldir. Cihaz sayısı ve montaj noktası; oda hacmi, gaz kaynağı, kaçak senaryosu ve havalandırma koşullarına göre belirlenmelidir.
KS-7 serisi ATEX veya patlayıcı ortamlar için uygun mudur?
Hayır. KS-7 serisi patlamaya karşı korumalı değildir. Zone sınıflandırması bulunan alanlarda uygulamaya uygun Ex/ATEX sertifikalı sabit gaz dedektörü seçilmelidir.
KS-7O ve KS-7D elektrik kesintisinde çalışabilir mi?
Opsiyonel batarya ünitesiyle yaklaşık 350 saate kadar yedek çalışma mümkündür. Ancak batarya kullanımı veya otomatik yedekleme sırasında analog çıkış ve alarm kontakları gibi bazı fonksiyonlar standart AC/DC besleme modundan farklı davranabilir.
KS-7 cihazları PLC veya merkezi alarm sistemine bağlanabilir mi?
Evet. Model konfigürasyonuna göre 4-20 mA analog gaz konsantrasyonu çıkışı ve alarm röle kontakları üzerinden PLC, BMS, merkezi alarm paneli, siren veya benzeri üst sistemler ile entegrasyon yapılabilir.
NOVEL ürün seçimi ve sistem tasarımında destek veriyor mu?
Evet. Gaz türü, hedef ölçüm aralığı, saha sınıflandırması, ortam koşulları, alarm ihtiyacı ve üst sistem bağlantıları değerlendirilerek uygun model ve sistem mimarisi konusunda teknik destek sağlanır.
